Place of Origin:
Shanghai, China
نام تجاری:
Carterberg
گواهی:
IATF16949
Model Number:
CB-SPS-3FN-BE

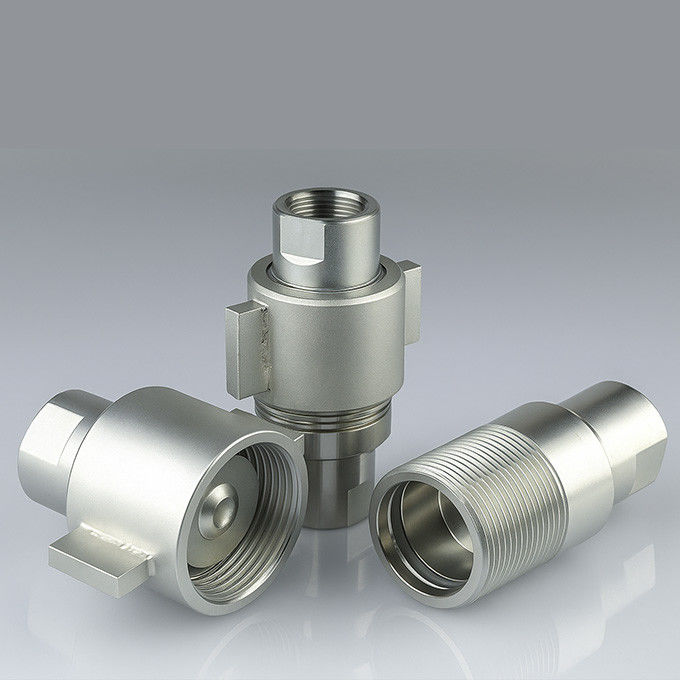

CB-SPS-3FN-BE یک کوپلینگ سریع هیدرولیک فولادی مستحکم از Carterberg است که برای سیستم های انتقال سیال با فشار بالا که در نفت و گاز, دکل های حفاری, و وسایل نقلیه ساختمانی کار می کنند، طراحی شده است. با یک آستین قفل کننده مهره بال و پروفیل رزوه ACME، اتصال دستی سریع را حتی تحت فشار باقیمانده—بدون نیاز به ابزار—امکان پذیر می کند.
این مدل دارای یک شیر قطع دوگانه خشک, هسته فولادی سخت شده و آب بندی لاستیک نیتریل برای جلوگیری از نشت تحت چرخه های حرارتی و فشاری سخت است. کاملاً با استانداردهای مشترک تعویض سازگار است و یک گزینه بازسازی ایده آل برای عملیات بین المللی ارائه می دهد.
| پارامتر | مقدار |
|---|---|
| مدل | CB-SPS-3FN-BE |
| نوع اتصال | رزوه ای برای اتصال (مهره بال، رزوه ACME) |
| نوع شیر | قطع دوگانه، خشک |
| جنس آب بندی | NBR (Buna-N) |
| جنس بدنه | فولاد کربنی با روکش روی |
| اندازه های اسمی | 3/4", 1", 1-1/4", 1-1/2", 2" |
| فشار نامی | 5000 PSI (همه اندازه ها) |
| جریان نامی (GPM) | 50, 74, 127, 185, 264 (بسته به اندازه) |
| محدوده دما | –30°C تا +120°C |
| تعویض | Faster OGV, Stucchi VOF |

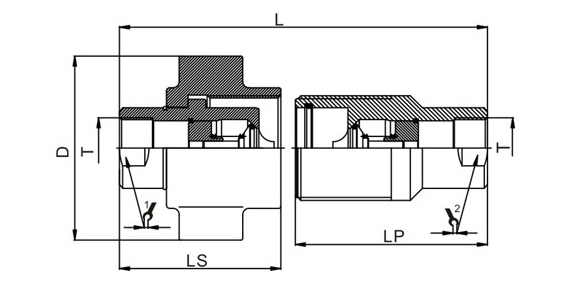

| اندازه بدنه | PARTNO. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| ویژگی | مزیت |
|---|---|
| رزوه ACME + آستین مهره بال | درگیری صاف و مقاومت در برابر گشتاور بالا |
| اتصال فشار باقیمانده | کاربر پسند در حین سرویس میدانی |
| شیر خشک | کاهش خطر آلودگی و ریزش |
| آب بندی استاندارد | سازگار با سیالات Skydrol و معدنی |
