Place of Origin:
Shanghai, China
نام تجاری:
Carterberg
گواهی:
IATF16949
Model Number:

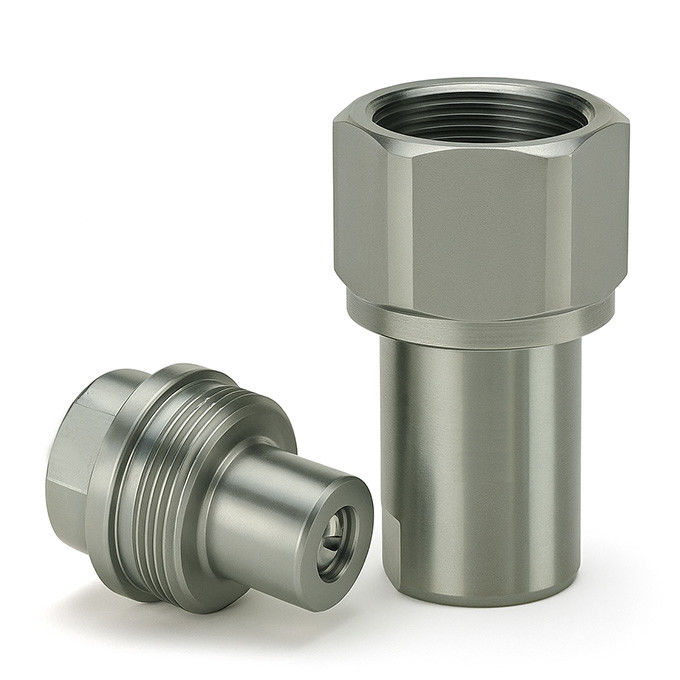

CB-SPS-3FN-W6000
| پارامتر | ارزش |
|---|---|
| مدل | CB-SPS-3FN-W6000 |
| نوع اتصال | رشته دار (دستی) |
| طراحی شیر | صورت آبشوری، دو بار بسته |
| مواد بدن | فولاد ضد زنگ AISI 316L (1.4404) |
| مواد مهر | FKM یا EPDM |
| اتصال تحت فشار باقیمانده | بله (جانب سوکت) |
| محدوده اندازه | 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" |
| حداکثر فشار عملیاتی | تا ۱۵۹۵۰ پی سی (۱۱۰۰ بار) |
| جریان نامی | تا 94.3 لیتر/ دقیقه (با توجه به اندازه) |
| دمای کار | -20°C تا +200°C (FKM) / -40°C تا +150°C (EPDM) |
ماده ی ماده (سوکت)
| اندازه بدن | همکار | رشته | A | ب | HEX |
| 1/4" | CB-S2S-5FN | ۱/۴- ۱۸ | 53 | 35 | 19 |
| 1/4" | CB-S2S-5FG | 1/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| نصف اینچ | CB-S4S-5FN | ۱/ ۲- ۱۴ | 74 | 45 | 27 |
| نصف اینچ | CB-S4S-5FG | ۱/ ۲- ۱۴ | 74 | 45 | 27 |
| 3/4" | CB-S6S-5FN | سه چهارم تا چهاردهم | 91 | 55 | 35 |
| 3/4" | CB-S6S-5FG | سه چهارم تا چهاردهم | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1 تا 11 | 103 | 69 | 41 |
نر (پلاک)
| اندازه بدن | همکار | رشته | C | D | HEX |
| 1/4" | CB-P2S-3FN | ۱/۴- ۱۸ | 35 | 15 | 19 |
| 1/4" | CB-P2S-3FG | 1/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-3FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-3FG | 3/8-19 | 42 | 19 | 23 |
| نصف اینچ | CB-P4S-3FN | ۱/ ۲- ۱۴ | 50 | 22 | 27 |
| نصف اینچ | CB-P4S-3FG | ۱/ ۲- ۱۴ | 50 | 22 | 27 |
| 3/4" | CB-P6S-3FN | سه چهارم تا چهاردهم | 63 | 29 | 35 |
| 3/4" | CB-P6S-3FG | سه چهارم تا چهاردهم | 63 | 29 | 35 |
| 1" | CB-P8S-3FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-3FG | 1 تا 11 | 71 | 36 | 41 |
