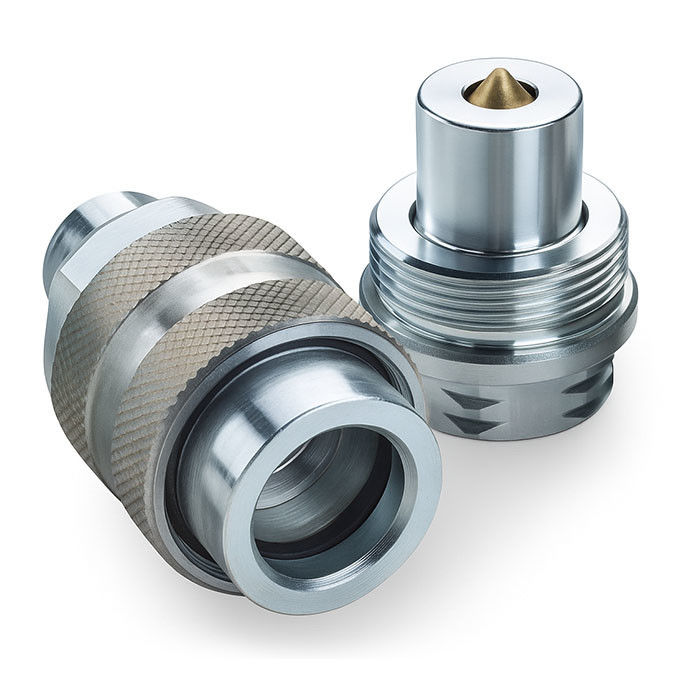

اتصالات سریع هیدرولیکی رزوه ای CB-SPS-3FN-WA56000

اتصالات سریع هیدرولیکی رزوه ای CB-SPS-3FN-WA56000

محل منبع:

شانگهای، چین

نام تجاری:

Carterberg

گواهی:

IATF16949

شماره مدل:

CB-SPS-3FN-WA56000

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
سری:
پیچ و خم و پیچ و خمیده
اندازه:
1/4 "، 3/8"
مواد:
فولاد کربن روکش شده روی
حداکثر فشار عملیاتی:
10000 psi
جریان نامی:
11 l/min (¼ ")/16 l/min (⅜")
دمای کار:
-20 درجه سانتیگراد تا +120 درجه سانتیگراد
برنامه:
تجهیزات بلند کردن هیدرولیک ، سیستم های جک موبایل ، ابزارهای نجات اضطراری
قابل تعویض:
سری HANSEN W56000
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
مذاکره
قیمت
قابل مذاکره
جزئیات بسته بندی
کارتن
زمان تحویل
۷ تا ۲۰ روز کاری
شرایط پرداخت
L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه
5000 تا 20000 عدد در ماه
محصولات مرتبط
با ما تماس بگیرید
86-021-37214610
حالا تماس بگیرید
توضیح محصول

کوپلر هیدرولیک پیچی CB-SPS-3FN-WA56000 | Carterberg

CB-SPS-3FN-WA56000 شرکت Carterberg یک کوپلر سریع هیدرولیک فشار قوی با اتصال رزوه ای محکم است که به طور خاص برای تجهیزات فشرده و سیستم های هیدرولیک قابل حمل ساخته شده است.این کوپلینگ که برای تحمل فشار عملیاتی تا 10000 PSI طراحی شده است، در سناریوهای حیاتی مانند جک های هیدرولیک و ابزارهای نجات که در آن قابلیت اطمینان و حفظ فشار غیرقابل مذاکره است، عالی عمل می کند.
WA56000 برای ارائه عملکرد بدون نشتی با حداقل ورود هوا مهندسی شده است.یک رابط پیچ به هم متصل شده با شیرهای سبک پاپت، یک مهر و موم ایمن و دوگانه در هنگام قطع شدن را تضمین می کند.ساختار فشرده و عملیات سطحی قوی آن را به ویژه برای تنظیمات هیدرولیک محدود به فضا یا سیار مناسب می کند.

ویژگی های کلیدی

•  تا 10000 PSI برای کاربردهای پرفشار
•  سیستم اتصال رزوه ای اتصالات ایمن را حتی تحت بار امکان پذیر می کند
•  طراحی شیر پاپت، قطع کارآمد را فراهم می کند و از دست دادن سیال جلوگیری می کند
•  فولاد کربنی با روکش تریوالنت روی مقاومت در برابر خوردگی اطمینان می دهد
•  حداقل ورود هوا در هنگام اتصال، عملکرد هیدرولیک را بهبود می بخشد
•  طراحی فشرده ایده آل برای جک های سیار، سیستم های بالابر و ابزارهای اضطراری

مشخصات فنی

پارامتر مقدار
نوع کوپلینگ پیچ به هم متصل، شیر پاپت
اندازه بدنه (اینچ) ¼", ⅜"
حداکثر فشار عملیاتی 10000 PSI (700 بار)
حداقل فشار ترکیدگی 40000 PSI (2800 بار)
جریان نامی 11 لیتر در دقیقه (¼") / 16 لیتر در دقیقه (⅜")
ورود هوا 1.1 میلی لیتر (¼") / 1.9 میلی لیتر (⅜")
مواد فولاد کربنی با روکش روی
جنس آب بندی NBR
نوع اتصال رزوه ای دستی
محدوده دما -20°C تا +120°C


بررسی اجمالی ابعاد

ماده (سوکت)

اتصالات سریع هیدرولیکی رزوه ای CB-SPS-3FN-WA56000 0

اندازه بدنه شماره قطعه رزوه A B HEX
1/4" CB-S2S-3MN-C 1/4 NPT 60 28,5 22
3/8" CB-S3S-3MN-C 3/8 NPT 70 35 27


نر (دوشاخه)

اتصالات سریع هیدرولیکی رزوه ای CB-SPS-3FN-WA56000 1

اندازه بدنه شماره قطعه رزوه C D HEX
1/4" CB-P2S-3MN-C 1/4 NPT 35 15,9 19
3/8" CB-P3S-3MN-C 3/8 NPT 42 19 23


برنامه های کاربردی

•  تجهیزات بالابر هیدرولیک
•  سیستم های جک زدن سیار
•  ابزارهای نجات اضطراری
•  هیدرولیک های پرفشار فشرده یا سیار
•  واحدهای نگهداری برای ماشین آلات صنعتی

طراحی و عملکرد

CB-SPS-3FN-WA56000 از یک سیستم پیچ به هم متصل استفاده می کند تا یکپارچگی مهر و موم را حتی در محیط هایی با لرزش زیاد یا فشار باقی مانده حفظ کند. بدنه های شیر، آب بندی به سبک پاپت را در خود جای داده اند تا از عدم نشتی در هنگام قطع شدن اطمینان حاصل شود. طراحی شش ضلعی آن امکان نصب آسان با کمک ابزار را در مجموعه های تنگ فراهم می کند.
