CB-SP-6FN-RW پیوندهای هیدرولیک سطحی
طراحی شده برای محیط های بسته و ارتعاشات بالا
کوپلر سریع CB-SP-6FN-RW دارای مکانیسم کشش به اتصال و طراحی شیر دو طرفه است، ایده آل برای استفاده در هیدرولیک راه آهن، سیستم های صنعتی متحرک،و محیط های محدود که امن هستند، اتصال مقاوم به لرزش ضروری است.
ترکیبی از ساخت فولاد ضد زنگ و مهر و موم Viton عملکرد قابل اعتماد را تحت فشار حرارتی، فشار و استرس آلودگی، با ریزش عالی و کنترل هوا تضمین می کند.
ویژگی های عملکردی متمایز
•عملیات کشاندن به اتصال
نیاز به قرار دادن عمدی و حرکت قفل، ایده آل برای اتصال امن در سیستم های سخت دسترسی یا تلفن همراه.
•مکانیسم دو مهر
مهر و موم اضافی، عملکرد بدون نشت را حتی در شرایط افزایش فشار یا تغییرات دمایی تضمین می کند.
•مهر و موم گرد و غبار یکپارچه
از آلودگی های خارجی محافظت می کند، مناسب برای محیط های خارجی راه آهن و حیاط صنعتی است.
•ثبات جریان و ارتعاش عالی
پشتیبانی جریان از 16 تا 40 لیتری/ دقیقه در حداکثر 160 بار (2320 PSI) ، بدون قطع در معرض لرزش.
•دریچه سطح صاف
حداقل از دست دادن مایعات و ورود کم هوا در هنگام اتصال / قطع ارتباط را تضمین می کند.
مواد و مهر و موم کلی
| اجزا |
مواد |
| بدن / آستین / انتهای |
فولاد ضد زنگ |
| دریچه ها |
مس |
| اسپرینگ و توپ |
فولاد ضد زنگ |
| مواد مهر |
ویتون (دیگر موارد بر اساس درخواست) |
این پیکربندی ارائه می دهدمقاومت شیمیایی عالی، ثبات حرارتی، و قابلیت اطمینان طولانی مدت در استفاده از میدان یا تلفن همراه.
خلاصه فنی
| پارامتر |
مشخصات |
| روش اتصال |
کشش به اتصال |
| نوع مهر |
دریچه ی دو طرفه + دریچه ی صاف |
| نوع شیر |
سطح مسطح با ریزش کم |
| فشار کاری |
160 بار / 2320 PSI |
| جریان نامی |
16 ️ 40 لیتری/ دقیقه |
| شامله شدن هوا |
≤ 0.10 میلی لیتر / 0.20 میلی لیتر |
| ریزش |
≤ 0.01 میلی لیتر / 0.02 میلی لیتر |
| محدوده دما |
از 20°C تا +200°C (از 4°F تا +392°F) |
| اندازه های موجود |
1/4" 3/8" |
| استاندارد |
تطابق با ISO 16028 |
| قابل تعویض با |
سری هانسن RW |
تمرکز بر کاربرد
•سیستم های هیدرولیکی راه آهن
در وسایل نقلیه تعمیرات، مکانیسم های سوئیچ و خطوط کنترل ترمز استفاده می شود که در آن محدوده حرارتی و مقاومت لرزش حیاتی است.
•سیستم های صنایع
به خصوص زمانی که کوپلرها در مکان های بسته یا دسترسی سخت قرار دارند.
•تجهیزات خدمات تلفن همراه
انتقال مایعات امن و تمیز با حداقل دخالت کاربر را ارائه می دهد.
نمای کلی ابعاد
نقشه فنی نشان دهنده اتصال زنانه CB-SP-6FN-RW و ترتیب شیر داخلی.
| اندازه بدن |
همکار |
رشته |
A |
ب |
C |
HEX |
| 1/4" |
CB-S2L-6MG-F |
G1/4 |
53,5 |
30 |
11 |
24 |
| 3/8" |
CB-S3L-6MG-F |
G3/8 |
67,5 |
35 |
12 |
29 |
تصویر ابعاد اتصال دهنده نر با پروفایل سطح صاف و رابط مهر و موم
| اندازه بدن |
همکار |
رشته |
D |
E |
F |
HEX |
| 1/4" |
CB-P2L-6MG-F |
G1/4 |
46 |
12,5 |
11 |
24 |
| 3/8" |
CB-P3L-6MG-F |
G3/8 |
57 |
17 |
12 |
29 |

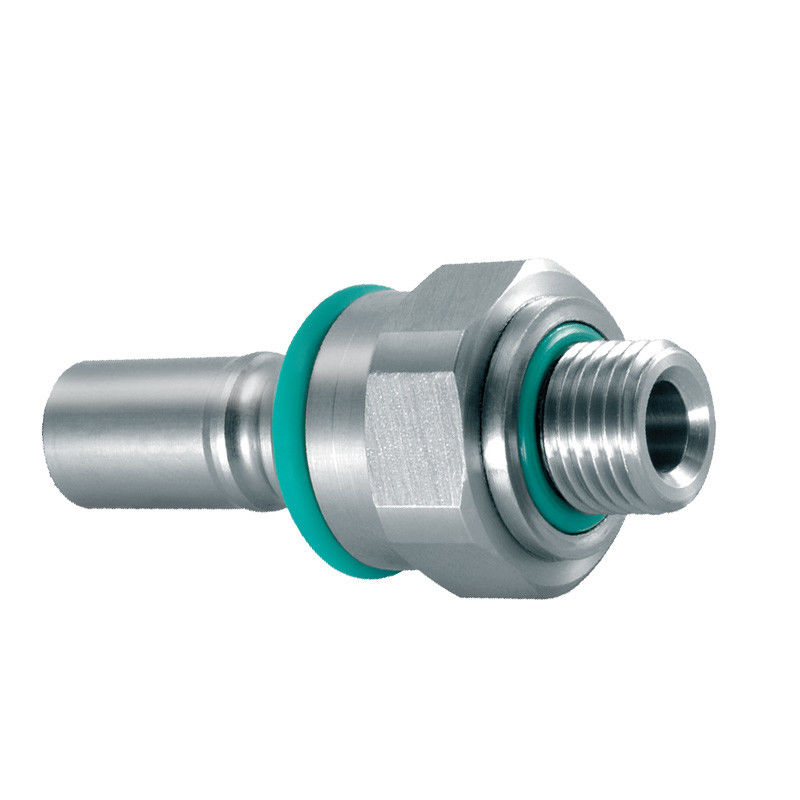

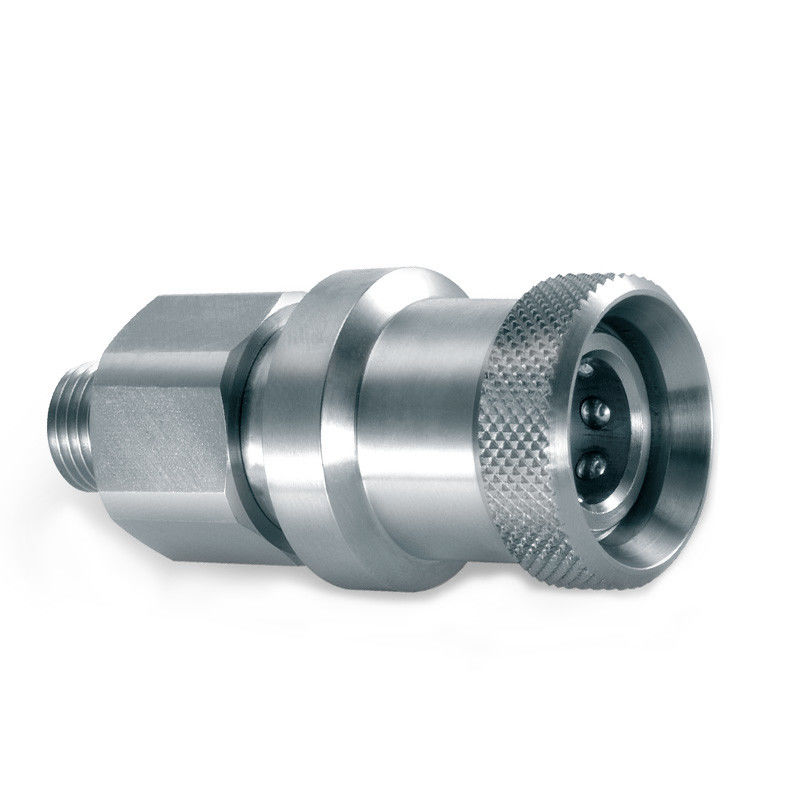

تصویر دنیای واقعی از کانکتورهای مرد و زن CB-SP-6FN-RW، که طراحی خارجی و پایان را نشان می دهد.
پرسش های مکرر
سوال: چه چیزی نسخه RW را در خانواده ایزو 16028 منحصر به فرد می کند؟
ج: از یک رابط کشش به اتصال و سیستم دو مهر برای تقویت مهر و قطع کنترل شده در محیط هایی که لرزش رایج است استفاده می کند.
س: آیا این برای سیستم های مایع با دمای بالا مناسب است؟
پاسخ: بله.این مدل با مهر و موم های Viton و دریچه های مسی، از کار تا 200 درجه سانتیگراد پشتیبانی می کند.
ق: آیا می توانم آن را با دیگر کوپلرهای ISO 16028 متصل کنم؟
ج: از نظر مکانیکی بله، اگرچه عملکرد مهر و موم ممکن است متفاوت باشد اگر کانکتور جفت گیری با مهر و موم دوگانه سازگار نباشد.
