محل منبع:
چین
نام تجاری:
carterberg
گواهی:
IATF16949
شماره مدل:
CB-SP-10F

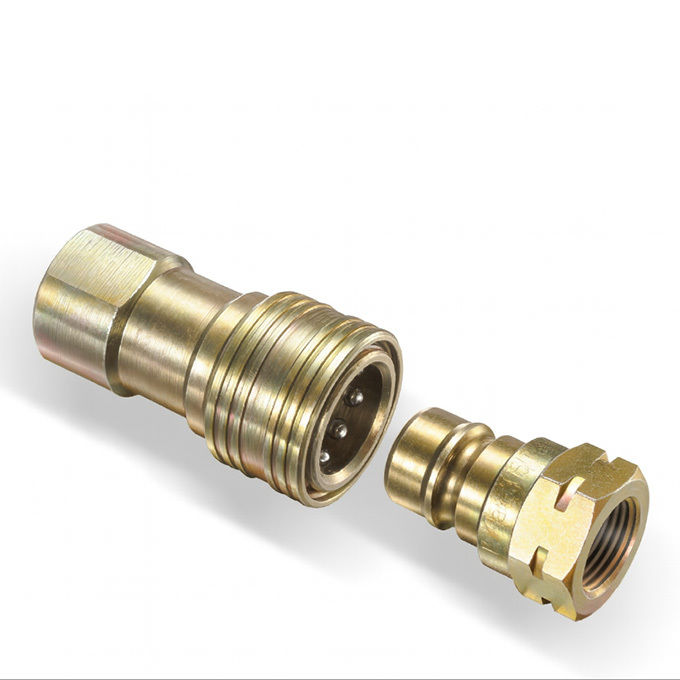

CB-SPL-10F با استانداردهای هندسی تعیین شده توسط ISO 7241-1 A مطابقت دارد و از تناسب بی‌نقص در سراسر سیستم‌های هیدرولیک جهانی اطمینان حاصل می‌کند. در زیر ویژگی‌های ابعادی بر اساس اندازه آمده است:
| اندازه ISO | قطر اسمی (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (رزوه) | وزن (g) |
|---|---|---|---|---|---|---|---|
| 1/4” | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8” | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2” | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4” | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1” | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
تمام اندازه‌گیری‌ها به نیمه سوکت در حالت اتصال اشاره دارد.
هر اندازه عملکرد بهینه شده با فشار را با افت فشار کم در ویسکوزیته روغن استاندارد ارائه می‌دهد. مقادیر زیر بر اساس روغن هیدرولیک 30 cSt در دمای 40 درجه سانتیگراد است.
| اندازه ISO | حداکثر فشار کاری (bar/psi) | نرخ جریان (Δp = 1 bar) | نشت (ml) |
|---|---|---|---|
| 1/4” | 315 / 4565 | 6.3 l/min | 0.35 |
| 3/8” | 315 / 4565 | 10 l/min | 1.5 |
| 1/2” | 250 / 3625 | 12.5 l/min | 2.6 |
| 3/4” | 250 / 3625 | 20 l/min | 8.5 |
| 1” | 200 / 2900 | 25 l/min | 13 |
CB-SPL-10F امکان انتخاب انعطاف‌پذیر مواد و آب‌بندها را بسته به قرار گرفتن در معرض کاربرد (دما، سازگاری شیمیایی، فشار سیستم) فراهم می‌کند.
| اجزا | مواد استاندارد | اختیاری |
|---|---|---|
| بدنه / آستین | فولاد گالوانیزه (بدون Cr6) | فولاد ضد زنگ در صورت درخواست |
| شیر | فولاد گالوانیزه | – |
| توپ‌ها | فولاد ضد زنگ | – |
| فنرها | فولاد کربنی | فولاد ضد زنگ |
| آب‌بندها | NBR (نیتریل) | FKM (ویتون) |
محدوده دما:
• NBR: -20°C تا +100°C
• FKM: -20°C تا +200°C
