محل منبع:
شانگهای، چین
نام تجاری:
Carterberg
گواهی:
IATF16949
شماره مدل:
CB-SP-6FN-FF
| اجزا | مواد / پایان |
|---|---|
| بدن | فولاد زینک پوشانده با دو کرومات یا QPQ |
| آستین | فولاد QPQ |
| دریچه ها | فولاد، رنگ سیاه |
| پایان ارتباطات | فولاد زینک پوسته شده |
| اسپرینگ و توپ | فولاد ضد زنگ AISI 302 |
| مهر | نیترل (NBR) |
| پوشش گرد و غبار | PVC قرمز (انتخاب های دیگر در دسترس) |
| پارامتر | مشخصات |
|---|---|
| استاندارد | ISO 16028 |
| نوع اتصال | فشار برای اتصال با آستین قفل |
| فشار کاری | تا 350 بار / 5075 PSI |
| جریان نامی | 12 ️ 155 لیتری/ دقیقه |
| محدوده دما | از 20°C تا +100°C (از 4°F تا +212°F) |
| نشت در هر قطع | 0. 008 0.03 میلی لیتر |
| اندازه های موجود | 1/4" 3/8" 5/8" 3/4" 1" 1-1/4" |
نقشه فنی کوپلر زنانه CB-SP-6FN-FF، با برجسته کردن طراحی سطح صاف و آستین QPQ
| اندازه بدن | همکار | رشته | A | ب | HEX |
| 1/4" | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | ۳/۸ | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 | 2.87 | 1.26 | 1.18 |
| نصف اینچ | CB-S4S-6FN | 1/2 | 3.31 | 1.50 | 1.42 |
| نصف اینچ | CB-S4S-6FN | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1 | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
طرح ربط سریع صورت صاف مرد با جزئیات ساختاری
| اندازه بدن | همکار | رشته | C | D | HEX |
| 1/4" | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | ۳/۸ | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 | 2.52 | 0.78 | 1.18 |
| نصف اینچ | CB-P4S-6FN | 1/2 | 2.91 | 0.96 | 1.42 |
| نصف اینچ | CB-P4S-6FN | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1 | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |

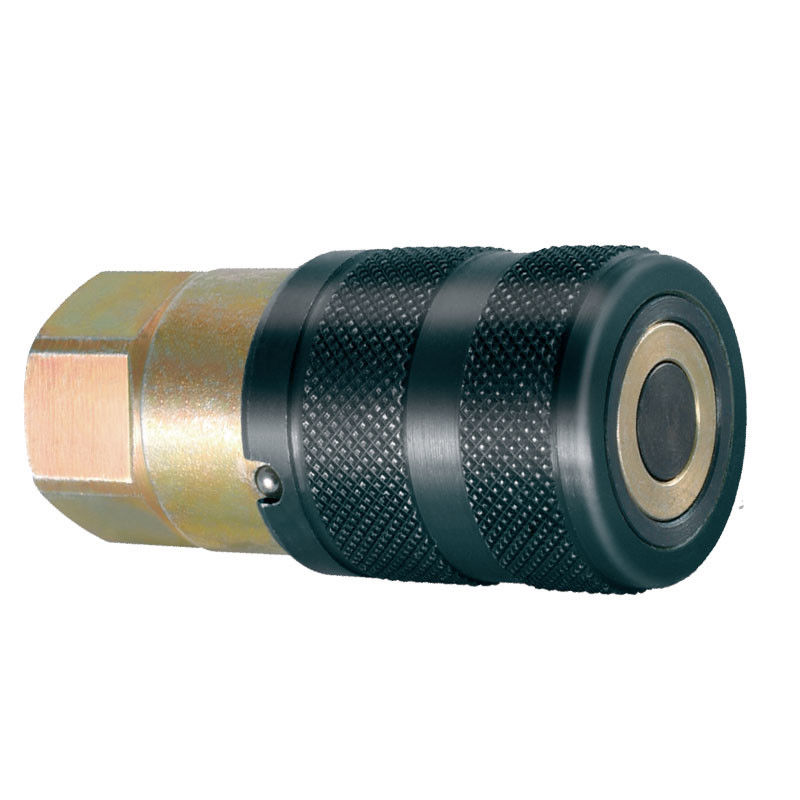

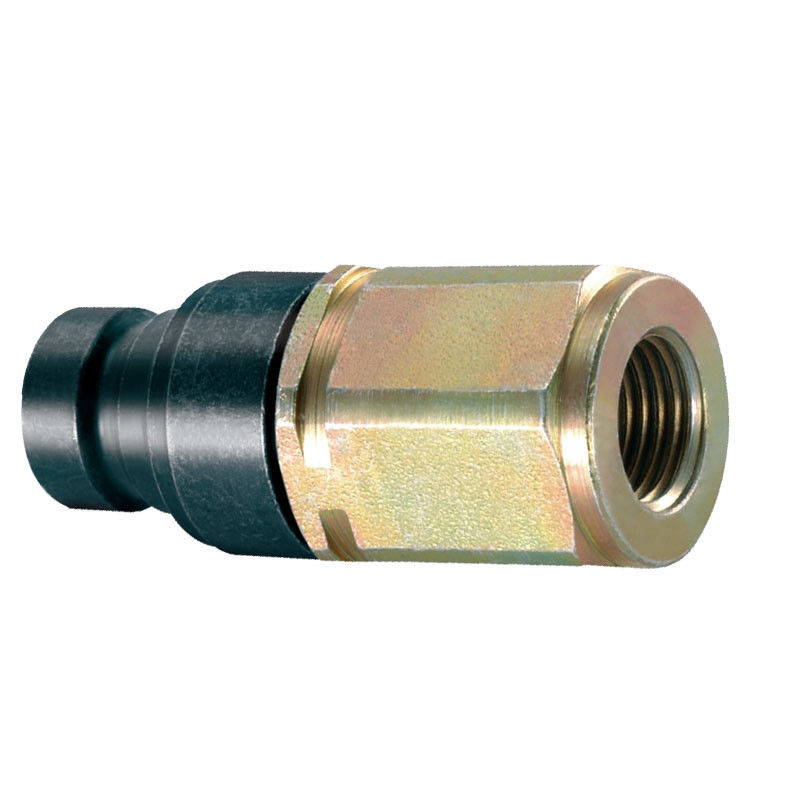

تصویر واقعی محصول مجموعه CB-SP-6FN-FF، با ساختار فشار برای اتصال و قفل ایمنی
مقایسه تمام کوپلرهای ISO 16028
CB-SP-6FN-QA نسخه قفل شده با آستین با زینک استاندارد
