محل منبع:
شانگهای، چین
نام تجاری:
Carterberg
گواهی:
IATF16949
شماره مدل:
CB-SP-6FN-QA
| اجزا | مواد |
|---|---|
| بدنه / دستبند / دریچه ها / انتهای | فولاد زینک پوشانده با دو کرومات زرد |
| اسپرینگ و توپ | فولاد ضد زنگ AISI 302 |
| مهر | لاستیک نیترلی (NBR) |
| پوشش گرد و غبار | PVC، قرمز (دیگر بر اساس درخواست) |
این ساخت یک تعادل قوی از مقاومت در برابر خوردگی، دوام پوشیدن، و بهره وری از هزینه فراهم می کند.
| پارامتر | ارزش |
|---|---|
| استاندارد | ISO 16028 |
| روش اتصال | فشار برای اتصال + قفل آستین |
| نوع شیر | مسطح، خشک |
| حداکثر فشار کاری | ۳۵۰ بار / ۵۰۷۵ PSI |
| جریان نامی | 12 تا 155 لیتری در دقیقه |
| محدوده دما | از 20°C تا +100°C (از 4°F تا +212°F) |
| مواد مهر | استاندارد نیتریل (NBR) |
ماده ی ماده (سوکت)
| اندازه بدن | همکار | رشته | A | ب | HEX |
| 1/4" | CB-S2S-6FN-A | ۱/۴- ۱۸ | 2.07 | 1.06 | 0.91 |
| 1/4" | CB-S2S-6FG-A | 1/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| نصف اینچ | CB-S4S-6FN-A | ۱/ ۲- ۱۴ | 2.81 | 1.26 | 1.06 |
| نصف اینچ | CB-S4S-6FG-A | ۱/ ۲- ۱۴ | 2.81 | 1.26 | 1.06 |
| 3/4" | CB-S6S-6FN-A | سه چهارم تا چهاردهم | 3.11 | 1.50 | 1.38 |
| 3/4" | CB-S6S-6FG-A | سه چهارم تا چهاردهم | 3.11 | 1.50 | 1.38 |
| 1" | CB-S8S-6FN-A | 1 تا 11 | 3.29 | 1.89 | 1.81 |
| 1" | CB-S8S-6FG-A | 1 تا 11 | 3.29 | 1.89 | 1.81 |
نر (پلاک)
| اندازه بدن | همکار | رشته | C | D | E | HEX |
| 1/4" | CB-P2S-6FN-A | ۱/۴- ۱۸ | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4" | CB-P2S-6FG-A | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| نصف اینچ | CB-P4S-6FN-A | ۱/ ۲- ۱۴ | 2.76 | 1.30 | 2.15 | 1.18 |
| نصف اینچ | CB-P4S-6FG-A | ۱/ ۲- ۱۴ | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4" | CB-P6S-6FN-A | سه چهارم تا چهاردهم | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4" | CB-P6S-6FG-A | سه چهارم تا چهاردهم | 2.83 | 1.56 | 2.13 | 1.38 |
| 1" | CB-P8S-6FN-A | 1 تا 11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1" | CB-P8S-6FG-A | 1 تا 11 | 3.21 | 1.97 | 2.38 | 1.81 |

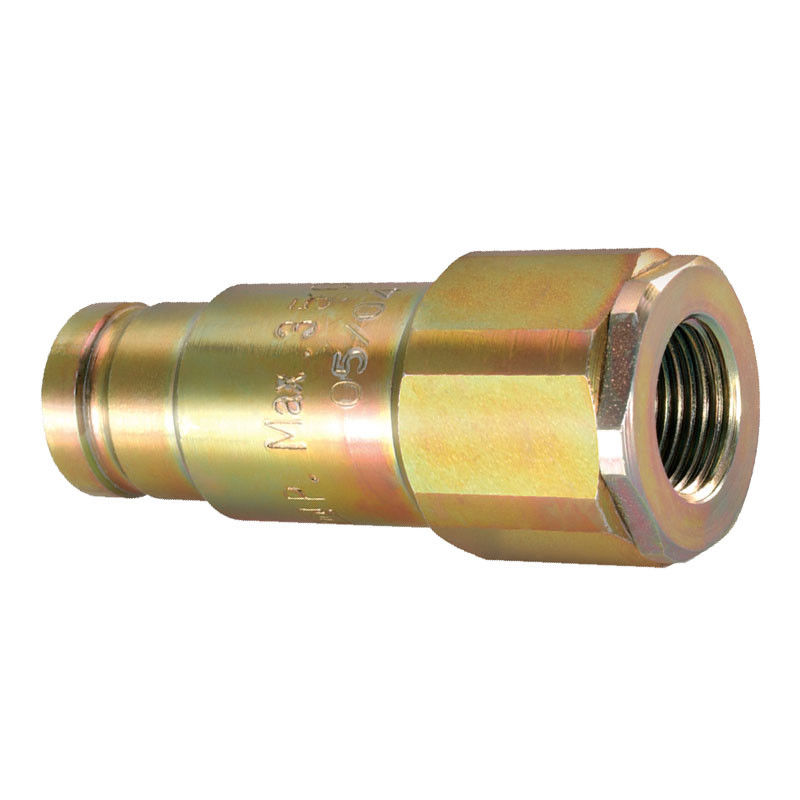

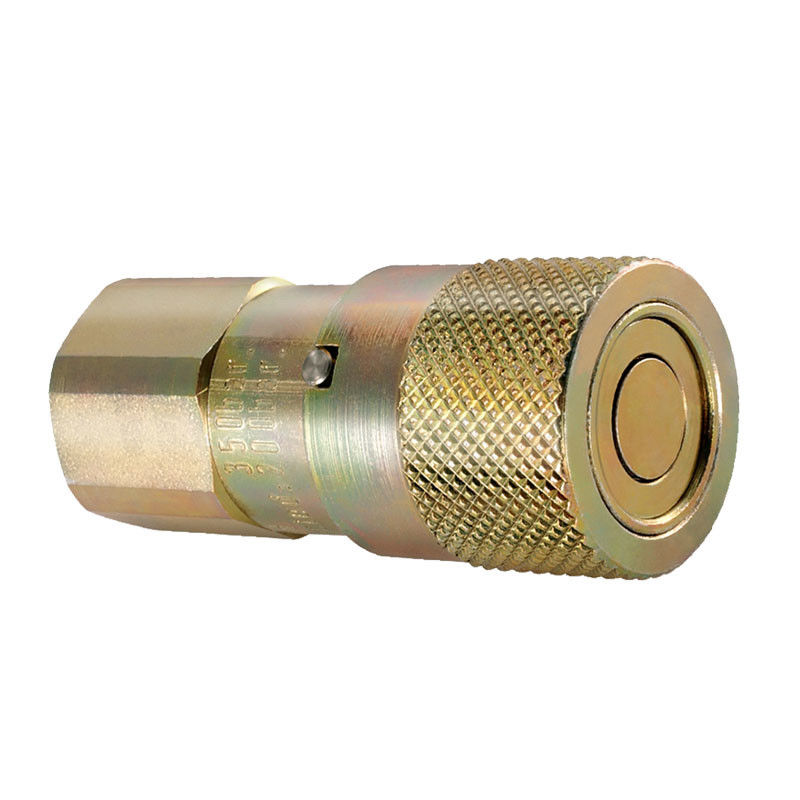

شکل: مجموعه ی کوپلر سریع CB-SP-6FN-QA
نشان داده می شود اتصال زن و مرد با طراحی سطح صاف و ساختار قفل آستین، از فولاد ضد خوردگی زینک پوشش داده شده است. مناسب برای استفاده در هیدرولیک متحرک، کارهای عمومی،و سیستم های صنعت راه آهن.
