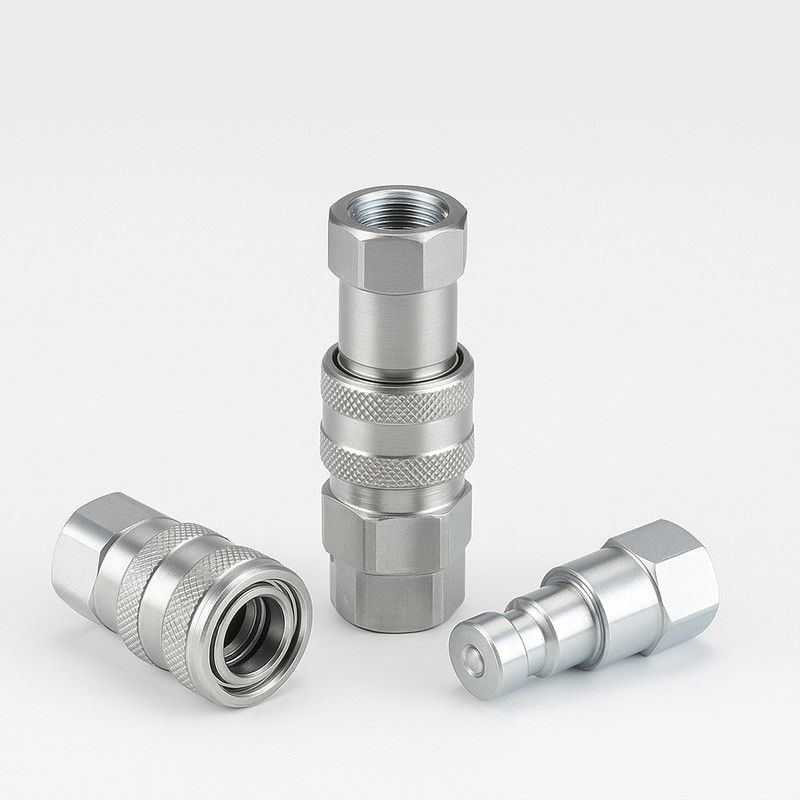

جفتگر صفحه تخت تشخیصی CB-SP-6FN-PD
یک کوپلر مسطح برای تشخیص هیدرولیکی ساخته شده است
CB-SP-6FN-PD یک کوپلر سریع هیدرولیک فشرده است که به طور خاص برای نقاط آزمایش و پورت های اندازه گیری فشار در سیستم های هیدرولیک طراحی شده است.این دستگاه یک ساختار خشک شکسته بر اساس استاندارد ISO 16028 را اتخاذ می کند و دارای مهر و موم قابل اعتماد حتی در فشار بالا و چرخه های اتصال / قطع مکرر است.
بر خلاف کوپلرهای عمومی، این مدل برای استفاده دقیق، جایی که تمیز، کنترل و جریان فشرده ضروری است، طراحی شده است.
ویژگی های کلیدی در یک نگاه
•ساخت دریچه های صاف
به حداقل رساندن از دست دادن مایع در هنگام قطع ارتباط، ایده آل برای تشخیص تمیز یا نمونه برداری است.
•بسته شدن اتوماتیک شیر
هنگامی که جدا شود، شیر داخلی به طور خودکار بسته می شود، جلوگیری از قطرات یا جریان عقب.
•باز شدن قابل اطمینان شیر در هنگام اتصال
هنگامی که متصل می شود، شیر به طور کامل در محدوده نامی خود باز می شود تا جریان مایع پایدار و بدون وقفه را تضمین کند.
•قطعات داخلی سخت شده با استیضاح
اجزای کلیدی برای دوام طولانی مدت و عملکرد فرکانس بالا سخت می شوند.
•ماشینکاری دقیق از چوبی جامد
هر دو نیمه مرد و زن از میله جامد ساخته می شوند، نه قطعات ریخته شده، که منجر به تحملات تنگ تر و عملکرد قابل اعتماد تر می شود.
•مکانیسم قفل توپ امن
جفت کوپلر به طور محکم توسط یک سیستم قفل توپ مقاوم نگه داشته می شود که ایمنی و تکرار پذیری را تضمین می کند.
•قابل تعویض با:
• سری FASTER DF (ایتالیا)
• سری PARKER PD (ایالات متحده)
• سری AEROQUIP FD90 (ایالات متحده)
مشخصات فنی
| پارامتر |
ارزش |
| اندازه اسمی |
1/4 اينچ |
| فشار نامی |
۶۰۰۰ PSI |
| جریان نامی |
0.53 جی پی ام |
| محدوده دمای عملیاتی |
20 °C تا +120 °C |
| مواد مهر و موم (استانداردی) |
NBR (گام نیترلی) |
| نوع شیر |
مسطح، خشک |
| ارتباط |
فشار به اتصال با حرکت خودکار شیر |
| قطع اتصال |
آزاد کردن آستین کششی؛ دریچه به طور خودکار بسته می شود |
توجه: این مدل به طور خاص برای پورت های تشخیصی و نه برای سیستم های انتقال جریان بالا تنظیم شده است.
موارد استفاده ایده آل
•نقاط نظارت بر فشار هیدرولیکی
بدون خاموش کردن سیستم به راحتی اندازه گیری ها، سنسورها یا ابزار تشخیصی را متصل کنید.
•تجهیزات خدمات و نگهداری
اتصال تمیز برای نمونه گیری مایعات یا کیت های آزمایش در خط فراهم می کند.
•نقاط بازرسی تجهیزات هیدرولیک متحرک
امکان بازرسی روتینی حفاری ها، بارگیری ها یا کامیون های خدمات عمومی را فراهم می کند.
•سیستم های صنعتی با تشخیص مکرر
طراحی پاک کننده باعث کاهش ضایعات مایع و ساده سازی رعایت استانداردهای ایمنی می شود.
تنظیمات اختیاری
| گزینه |
توضیحات |
| گزینه های دیگر مهر |
Viton (FKM) یا EPDM در صورت درخواست در دسترس است |
| انواع رشته های سفارشی |
BSPP، NPT یا متریک به صورت مورد نیاز |
| متغیر مواد |
فولاد ضد زنگ (تعداد سفارشی) |
| پوشش گرد و غبار |
در دسترس برای حفاظت زمانی که در حال استفاده نیست |
تصاویر و مرجع ابعاد
| همکار |
رشته |
D |
HS |
HP |
L |
LS |
LP |
| CB-S13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
سوالات عمومی
س: آیا می توان از این برای اتصال ابزار استاندارد استفاده کرد؟
پاسخ: نه. این مدل برای نقاط آزمایش و خطوط تشخیصی بهینه شده است، برای برنامه های جریان بالا طراحی نشده است.
سوال: قبل از قطع نیاز به فشار دارد؟
پاسخ: بله.همیشه قبل از قطع اتصال از سیستم خونریزی کنید تا از آسیب یا آسیب جلوگیری کنید.
سوال: آیا با کوپلرهای موجود پارکر PD من سازگار است؟
پاسخ: بله.CB-SP-6FN-FD به طور کامل با سری PD، DF و FD90 در همان اندازه قابل تعویض است.
