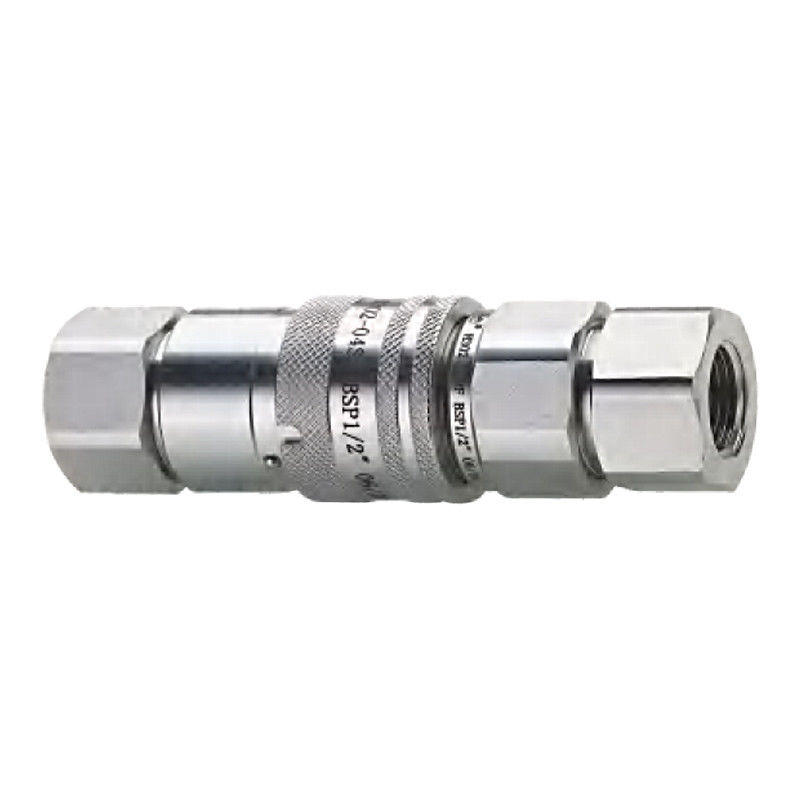

CB-SP-6FN پیوندهای سریع هیدرولیک سطحی
طراحی شده برای کارهای سخت
CB-SP-6FN یک کوپلر سریع هیدرولیک سطح مسطح مطابق با ISO 16028 است که برای استفاده در محیط های چالش برانگیز مانند ساخت و ساز ، نگهداری راه آهن و معدن طراحی شده است.برای به حداقل رساندن از دست دادن مایعات، مقاومت در برابر آلودگی و تحمل چرخه های اتصال مکرر ساخته شده است.
اگر سیستم هیدرولیکی شما نیاز به عملکرد قطع تمیز دارد، CB-SP-6FN یک راه حل قابل اعتماد و امن با انواع رشته های اختیاری، مواد مهر و موم،و ساختاري که به جلوگیری از قطع تصادفي کمک مي کند.
چه چیزی آن را متفاوت می کند
•طراحی دریچه سطح
هيچ ورودي، هيچ آشفتگيدریچه هنگامی که قطع می شود بسته باقی می ماند و فقط در هنگام فعال شدن کامل باز می شود تا از دست دادن روغن و ورود هوا به حداقل برسد.
•قفل آستین چرخش
بعد از اتصال، کلاه را برای فعال کردن قفل چرخش دهید.این به جلوگیری از قطع ناخواسته از ارتعاش یا کشیدن کمک می کند و فضای داخل شیر را از کثافت محافظت می کند.
•اجزای سخت شده با استیضاح
صندلی های شیر و قطعات قفل برای دوام گرمایی درمان می شوند.حتی با کار با فرکانس بالا، فرسایش حداقل است.
•بدن فولاد کربن زینک پوشانده
ساخته شده برای استفاده در دنیای واقعیدرمان سطحی QPQ اختیاری یا فولاد ضد زنگ برای محیط های خوردنی در دسترس است.
•طراحی قابل تعویض
کاملا سازگار با دیگر کوپلرهای ISO 16028 ′′ اندازه های استاندارد از 1/4′′ تا 2′′ در دسترس است.
• چهره صاف در مقابل عروسک: چرا اهمیت دارد؟
در مقایسه با کوپلرهای سنتی سبک عروسک، طرح های مسطح مانند CB-SP-6FN به طور چشمگیری از دست دادن مایع و جذب هوا را کاهش می دهد.این امر به ویژه در کاربردهای مهم مانند ابزار سرویس های تلفن همراه، انتقال مواد شیمیایی یا تجهیزات تعمیر و نگهداری میدان مهم است.

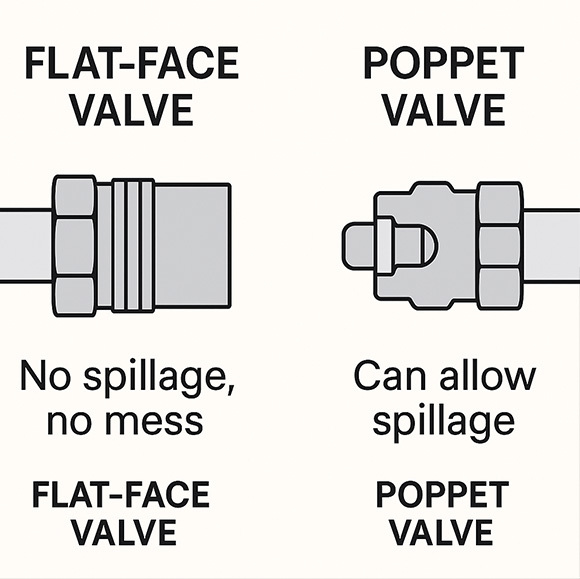

تصویر زیر تفاوت ساختاری را نشان می دهد و چرا دریچه های مسطح در سیستم های هیدرولیکی با استاندارد بالا انتخاب می شوند.
دریچه های مسطح (چپ) از ریزش مایع در هنگام قطع اتصال جلوگیری می کنند، برخلاف دریچه های سنتی سبک عروسک (راست) که ممکن است نشت را امکان پذیر کند.
مشخصات فنی
مشخصات فنی
| اندازه (در) |
قطر اسمی (ملی متر) |
فشار نامی (PSI) |
جریان نامی (GPM) |
| 1/4" |
6.3 |
5000 |
3 |
| 3/8′′ |
8.6 |
4000 |
6 |
| نصف اینچ |
11 |
4000 |
12 |
| 3/4" |
15 |
3000 |
28 |
| 1′′ |
18.5 |
3000 |
50 |
| 1 1/4 " |
25 |
3000 |
88 |
| 1 1/2 اينچ |
25 |
2000 |
220 |
| 2′′ |
39.2 |
2000 |
224 |
محدوده دما (NBR): 20 °C تا +80 °C
ارتباط: فشار به اتصال با قفل آستین
رسانه ها: روغن های معدنی (دیگر ممکن است با مهر و موم مناسب)
نمای کلی ابعاد

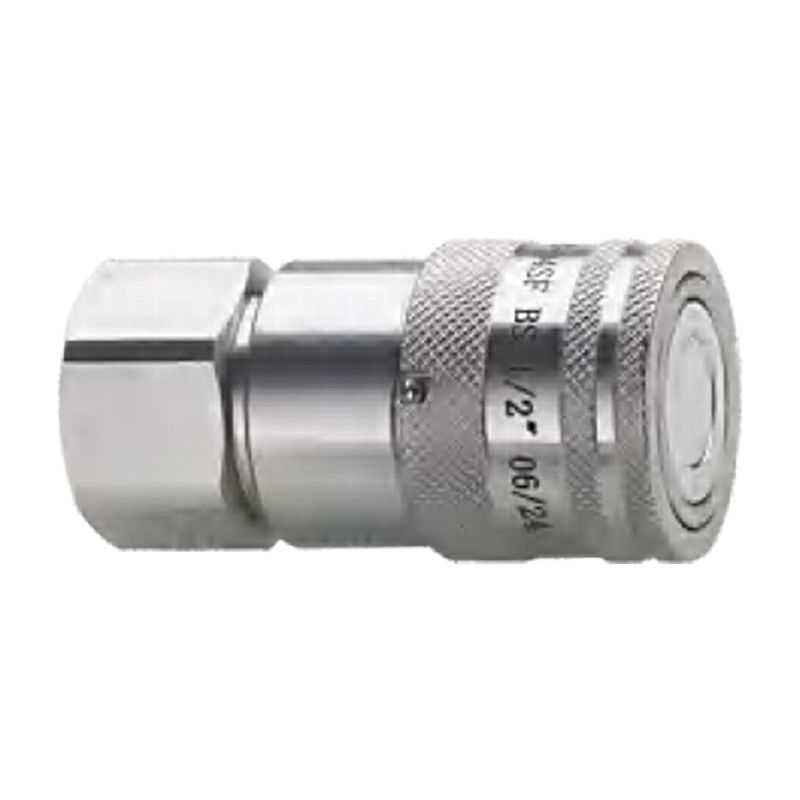

ماده ی ماده (سوکت)
| همکار |
رشته |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

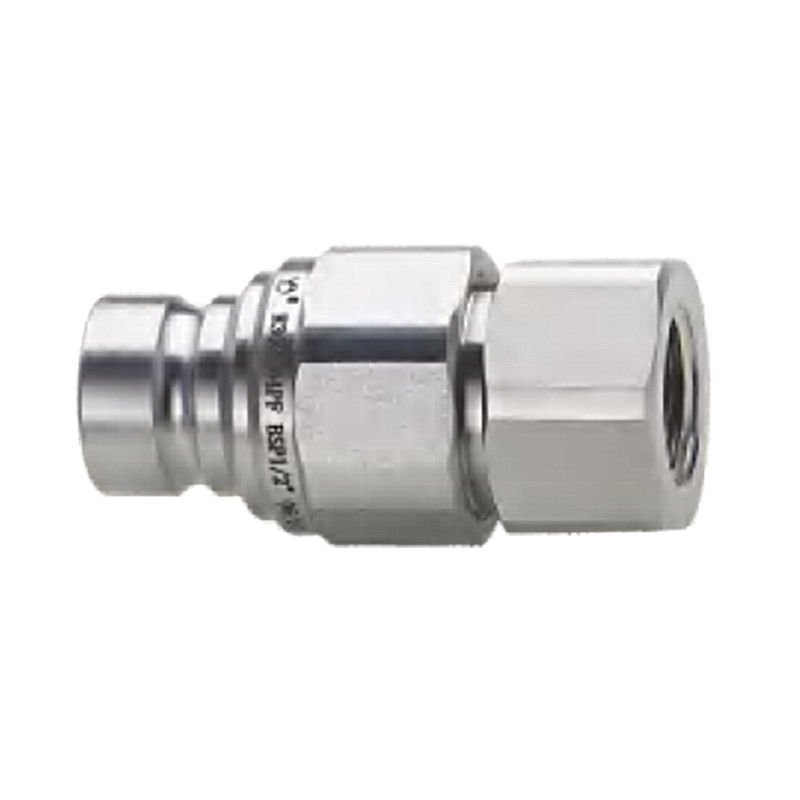

نر (پلاک)
| همکار |
رشته |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
درخواست ها
•لوازم مربوط به حفاری (شکافگرها، قیچی)
ابزارها رو عوض کن بدون اینکه روغن روی محل کارت ریخته بشه
•ابزار نگهداری راه آهن
کلید های جانبی و آسانسورها می توانند حتی در حیاط های پر از خاردار به طور تمیز متصل شوند.
•تجهیزات معدن زیرزمینی
طراحی شده برای مقاومت در برابر گرد و غبار و کاهش از دست دادن روغن در صورت تغییر مکرر ابزار.
•ابزار های هیدرولیک متحرک
جک های با فشار بالا و ابزار های دارای گشتاور از اتصال آسان و بدون هرج و مرج بهره مند می شوند.
•خطوط انتقال صنعتی
مفید در کارخانه های شیمیایی یا سیستم های رسیدگی به مایعات که نیاز به تمیز کردن مکرر یا تغییر دارند.
گزینه های موجود
| گزینه |
توضیحات |
| مواد مهر |
استاندارد NBR، Viton برای دمای بالا / روغن، EPDM برای مایعات آب / گلیکول |
| انواع رشته ها |
G (BSPP) ، NPT یا متریک در دسترس است |
| پوشش گرد و غبار |
کلاه های PVC استاندارد؛ رنگ های دیگر اختیاری است |
| ارتقاء مواد |
فولاد ضد زنگ 316L بر اساس درخواست |
| درمان سطح |
پوشش ضد خوردگی QPQ اختیاری |
سوالات عمومی
س1: آیا می توانم CB-SP-6FN را تحت فشار متصل یا قطع کنم؟
جواب: نه. اين پيوند براي سيستم هاي بدون فشار باقيمانده طراحی شده.همیشه قبل از عمل فشار را کاهش دهید.
س2: آیا CB-SP-6FN با دیگر کوپلرهای ISO 16028 قابل تعویض است؟
پاسخ: بله.تا زمانی که قسمت جفت گیری نیز با مشخصات ISO 16028 مطابقت داشته باشد، اتصال بدون درز است.
سوال سوم: از فولاد ضد زنگ استفاده می کنید؟
پاسخ: بله.یک نسخه کامل از فولاد ضد زنگ 316L برای استفاده در محیط های خشن یا خوردنی در دسترس است.
س4: آیا می توانم رشته های ویژه یا مواد مهر و موم را درخواست کنم؟
پاسخ: مطمئناً.ما از سفارشات سفارشی حمایت می کنیم با مشخصات شما تماس بگیرید.
