محل منبع:
چین
نام تجاری:
carterberg
گواهی:
IATF16949
شماره مدل:
CB-ISOA

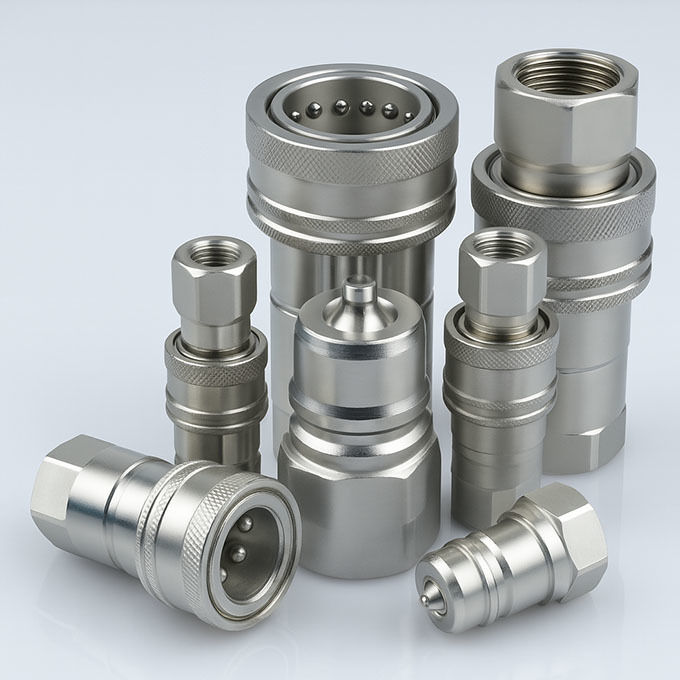

برای انعطاف پذیری در سیستم های هیدرولیکی سخت طراحی شده،کوپلر سریع CB-ISOA یک کوپلر از نوع فولاد کربن ISO 7241-A است که دارای یک طراحی شیر پیشرفته برای مقاومت برتر در برابر فشار و فشار فشار است.
آن به عنوان یک جایگزین با عملکرد بالا برای لوازم استاندارد ISO-A در تجهیزات سنگین که در آن قابلیت اطمینان هیدرولیکی و تحمل ضربه ضروری است.
• طراحی بهبود یافته دریچه های پاپت
از دست دادن عملکرد از افزایش فشار را کاهش می دهد و جریان پایدار را تحت بار های هیدرولیکی نوسان دهنده فراهم می کند.
•ساختار دریچه ی خاموش دوگانه
حداقل نشت مایع را در هنگام قطع اتصال تضمین می کند در حالی که مدارهای تمیز و ایمن را حفظ می کند.
•مکانیسم قفل توپ دقیق
قابل اعتماد تحت لرزش، قفل کردن نیمه های نر و ماده به طور ایمن حتی در سیستم های متحرک یا با تاثیر بالا.
•بدن فولاد کربن با کروم
سختی سطح و مقاومت در برابر خراش را بدون تاثیر قابل توجهی بر هزینه افزایش می دهد.
•مهر و موم استاندارد: NBR
مناسب برای سیستم های مبتنی بر روغن تا 120 درجه سانتیگراد؛ مهر و موم های Viton اختیاری برای مقاومت در برابر دمای طولانی در دسترس است.
•مبادله کامل ISO 7241-A
سازگار با پارکر 6600، Faster ANV، Aeroquip 5600 و سری 15000 هانسن HA.
| پارامتر | ارزش |
|---|---|
| اندازه بدن | 1/4" 3/8" 1/2" 3/4" 1" |
| حداکثر فشار کاری | 5000 تا 3000 PSI (با توجه به اندازه متفاوت است) |
| نرخ جریان | 3 تا 50 GPM |
| محدوده دما | -20°C تا +120°C |
| مواد مهر | NBR (استانداردی) ، Viton (اختیاری) |
| نوع شیر | عروسک با جذب شتاب بهبود یافته |
| مواد | فولاد کربن کرومی |

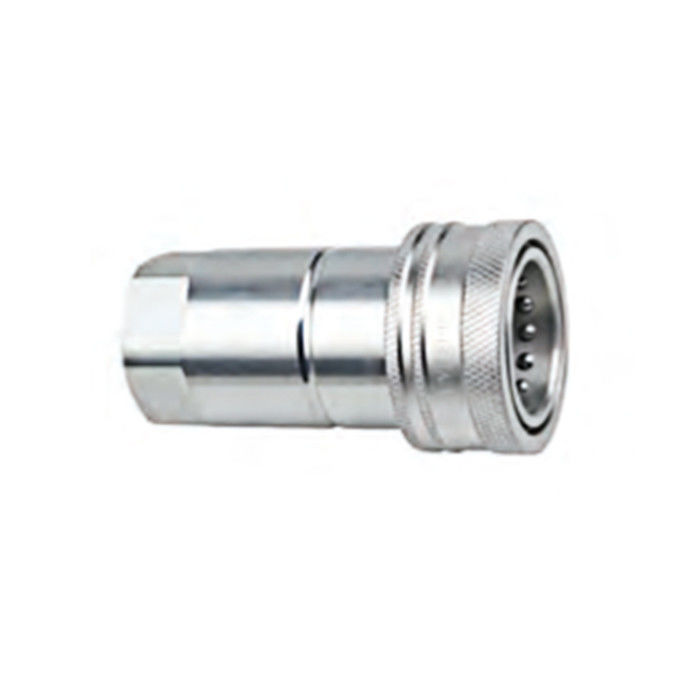

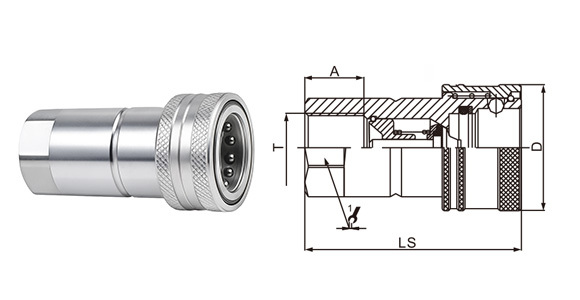

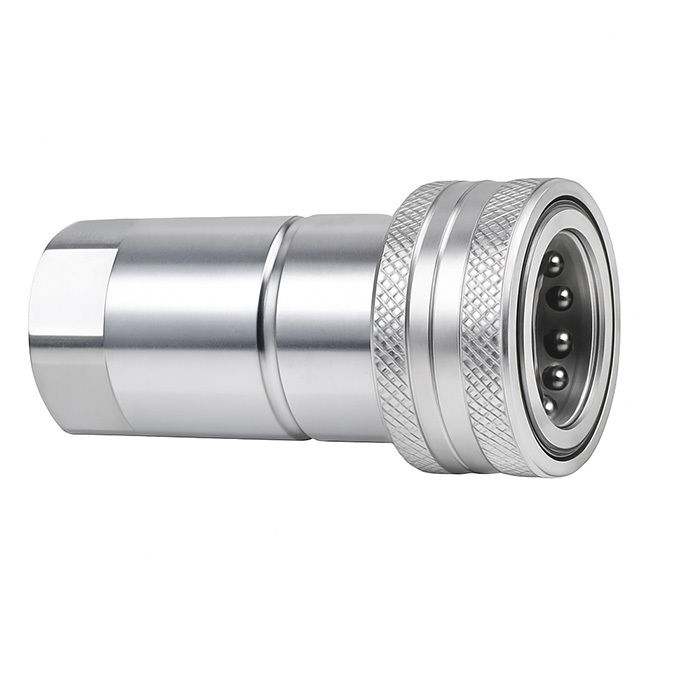

ماده ی ماده (سوکت)
| اندازه بدن | همکار | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| نصف اینچ | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

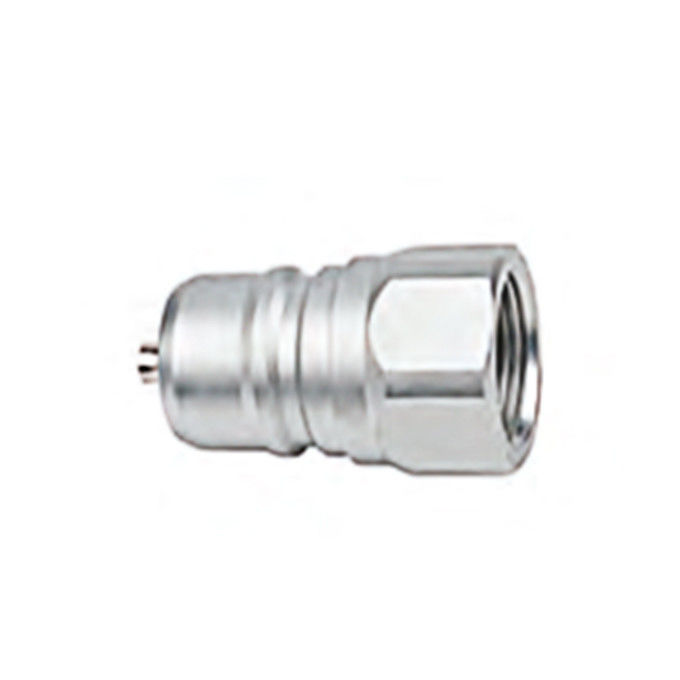

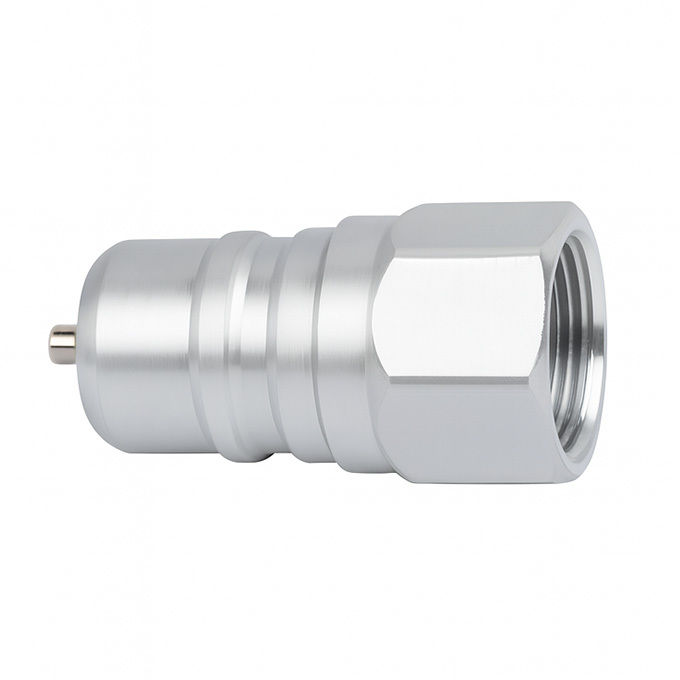

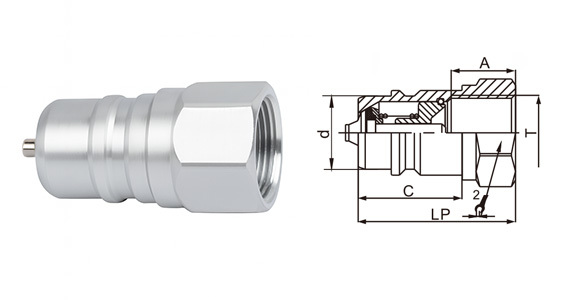

نر (پلاک)
| اندازه بدن | همکار | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| نصف اینچ | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
استفاده از نمودار از تصویر مرجع با اعلان: مایع آزمایش: روغن-200 SUS. منحنی نشان داده شده برای سری LSQ-ISOA نشان دهنده است.
چرا انتخاب CB-ISOA را بر روی لوازم استاندارد فولاد کربن ISO-A مانند CB-SP-10M-3 انتخاب کنید؟
| جنبه مقایسه | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| طراحی شیر | عروسک ارتقا یافته (مقاوم شوک) | عروسک استاندارد |
| پوشش سطح | رنگ آمیزی | زینک پوشانده |
| ثبات جریان | تحت فشار بالا | متوسط |
| نقطه قیمت | کمی بالاتر | مقرون به صرفه تر |
| بهتره | سیستم های پر کار و آسیب پذیر | استفاده هیدرولیکی عمومی |
درخواست پیشنهاد یا ورق اطلاعات فنی
نیاز به کمک در انتخاب مناسب ISO-A برای برنامه خود دارید؟با تیم ما تماس بگیریدبرای دریافت مشخصات دقیق محصول، نمودار جریان، یا فایل های CAD.
