محل منبع:
چین
نام تجاری:
carterberg
گواهی:
IATF16949
شماره مدل:
CB-SPM-10F-A
| اندازه (اینچ) | قطر اسمی (میلی‌متر) | حداکثر فشار (PSI) | جریان نامی (GPM) | محدوده دما (درجه سانتی‌گراد) | گزینه‌های نخ |
|---|---|---|---|---|---|
| 1/4" | 6.3 | 2000 | 3 | -20 ~ +200 | G1/4, NPT1/4 |
| 3/8" | 10 | 2000 | 6 | -20 ~ +200 | G3/8, NPT3/8 |
| 1/2" | 12.5 | 1500 | 12 | -20 ~ +200 | G1/2, NPT1/2 |
| 3/4" | 20 | 1500 | 28 | -20 ~ +200 | G3/4, NPT3/4 |
| 1" | 25 | 1000 | 50 | -20 ~ +200 | G1, NPT1 |
| 1-1/4" | 30 | 1000 | 88 | -20 ~ +200 | G1-1/4 |
| 1-1/2" | 40 | 1000 | 220 | -20 ~ +200 | G1-1/2 |
| 2" | 50 | 1000 | 240 | -20 ~ +200 | G2 |

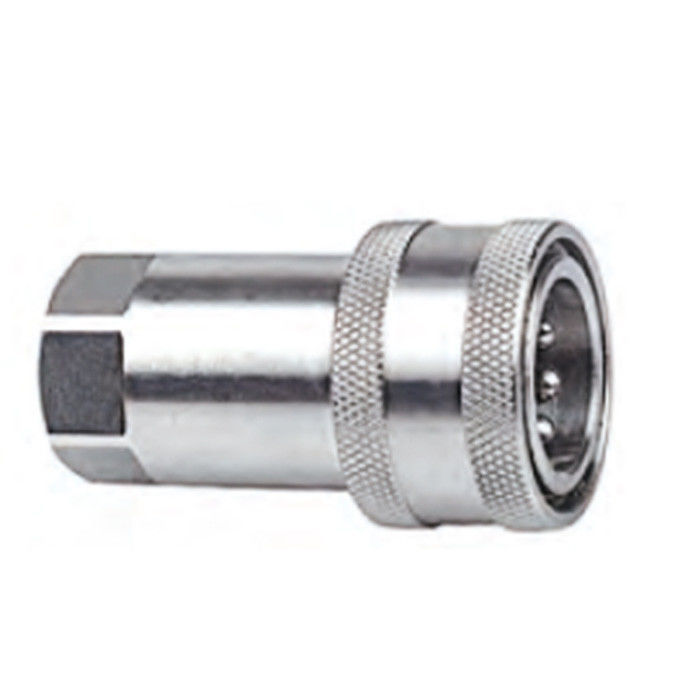

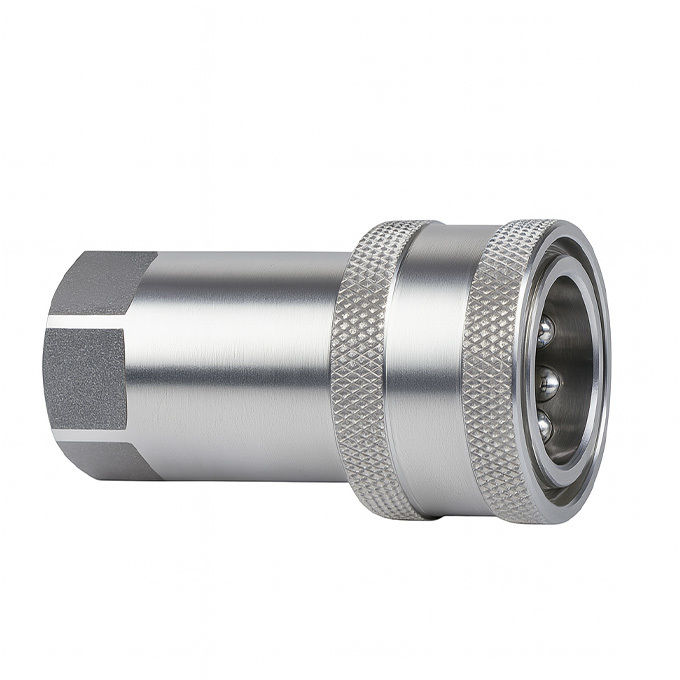

ماده (سوکت)
| اندازه بدنه | شماره قطعه | LS | Φ D | HEX1 | A | T |
| 1/4" | CB-S2M-10F-A | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3M-10F-A | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-S4M-10F-A | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-S6M-10F-A | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 1" | CB-S8M-10F-A | 94 | 56 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CB-S10M-10F-A | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12M-10F-A | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16M-10F-A | 165 | 99 | 75 | 26 | G2 NPT2 |

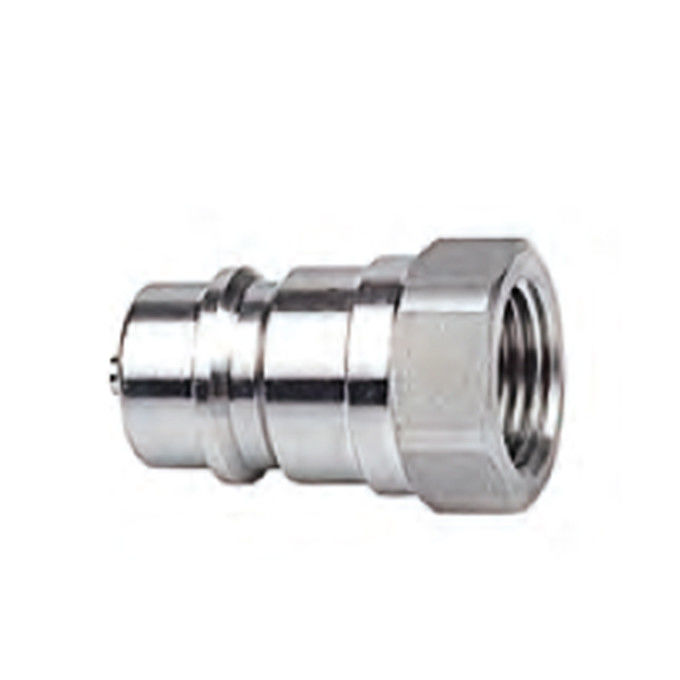

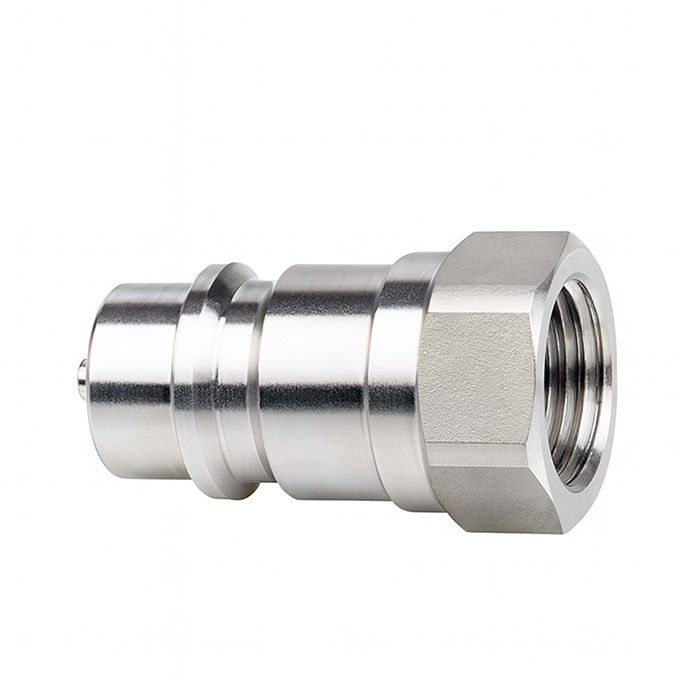

نر (دوشاخه)
| اندازه بدنه | شماره قطعه | LP | d | C | HP | A | T |
| 1/4" | CB-P2M-10F-A | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3M-10F-A | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-P4M-10F-A | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-P6M-10F-A | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 1" | CB-P8M-10F-A | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CB-P10M-10F-A | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12M-10F-A | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16M-10F-A | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
سری CB-SPM-10F-A نرخ جریان قابل اعتمادی را با افت فشار کم، حتی تحت چرخه مداوم ارائه می‌دهد. نمودار بالا جریان را در مقابل افت فشار در روغن 30 cSt، بر اساس استانداردهای آزمایش ISO 7241-A نشان می‌دهد.
اندازه‌های بزرگتر (1-1/4 اینچ تا 2 اینچ) راندمان جریان را حتی در سطوح GPM بالا حفظ می‌کنند.
آیا آماده‌اید تا به یک راه‌حل هیدرولیک استیل ضد زنگ که دوام دارد ارتقا دهید؟
درخواست قیمت اکنون یا با مهندسان ما چت کنید تا پیکربندی مناسب برای سیستم خود را پیدا کنید.
