محل منبع:
چین
نام تجاری:
carterberg
گواهی:
IATF16949
شماره مدل:
CB-SP-10F
دراتصال سریع هیدرولیک CB-SPL-10Fطراحی شده با رعایت کاملISO 7241-1 Aاستاندارد بین المللی، ارائه یک راه حل ایمن و با عملکرد بالا برای اتصال مایعات در سیستم های هیدرولیکی مدرن.طراحی شده با یک بدن فولادی محکم زینک پوشانده شده و مجهز به مکانیسم قفل کردن توپ و دریچه های خاموش دوگانه، این سری تضمین می کندقطع امن و بدون نشتدر شرایط سخت
ثابت شده در سراسرماشین آلات کشاورزی، تجهیزات کارهای عمومی و مدارهای هیدرولیک صنعتی، CB-SPL-10F به عنوان یک جایگزین قابل اعتماد برای کوپلرهای شناخته شده جهانی مانندهانسن H-15000، پارکر 6600 و Faster ANV.
| اندازه ایزو | قطر اسمی (ملی متر) | حداکثر فشار کاری (بار/psi) | میزان جریان @ ∆p 1 بار (l/min) | ریزش (میل) | گزینه های رشته | محدوده دما (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 | 6.3 | 315 / 4565 | 6.3 | 0.35 | G / NPT | -20°C تا +100°C / +200°C |
| ۳/۸ | 10 | 315 / 4565 | 10 | 1.5 | G / NPT | -20°C تا +100°C / +200°C |
| 1/2 | 12.5 | 250 / 3625 | 12.5 | 2.6 | G / NPT | -20°C تا +100°C / +200°C |
| 3/4 | 20 | 250 / 3625 | 20 | 8.5 | G / NPT | -20°C تا +100°C / +200°C |
| 1 | 25 | 200 / 2900 | 25 | 13 | G / NPT | -20°C تا +100°C / +200°C |

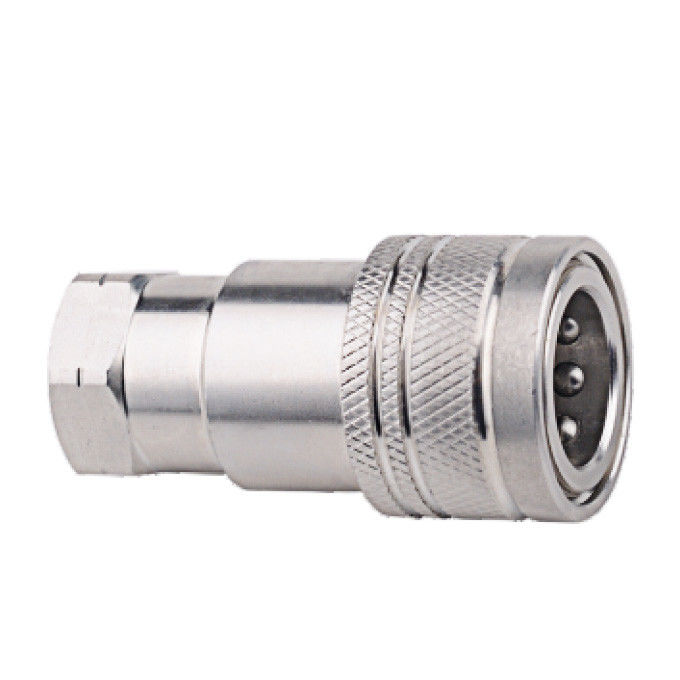

ماده ی ماده (سوکت)
| اندازه بدن | همکار | LS | Φ D | HS | A | T |
| 1/4" | CB-S2L-10F | 50 | 26 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3L-10F | 60 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 |
| نصف اینچ | CB-S4L-10F | 68 | 39 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-S6L-10F | 80 | 48 | 34*6 | 18 | Gسه چهارم NPT3/4 |
| 1" | CB-S8L-10F | 99.5 | 53 | ۴۱*۶ | 21 | G1 معاهده هسته ای 1 |
| 1-1/4" | CB-S10 لیتر-10F | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12 لیتری-10F | 127.5 | 84.5 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16L-10F | 158 | 99 | 75*6 | 26 | G2 NPT2 |

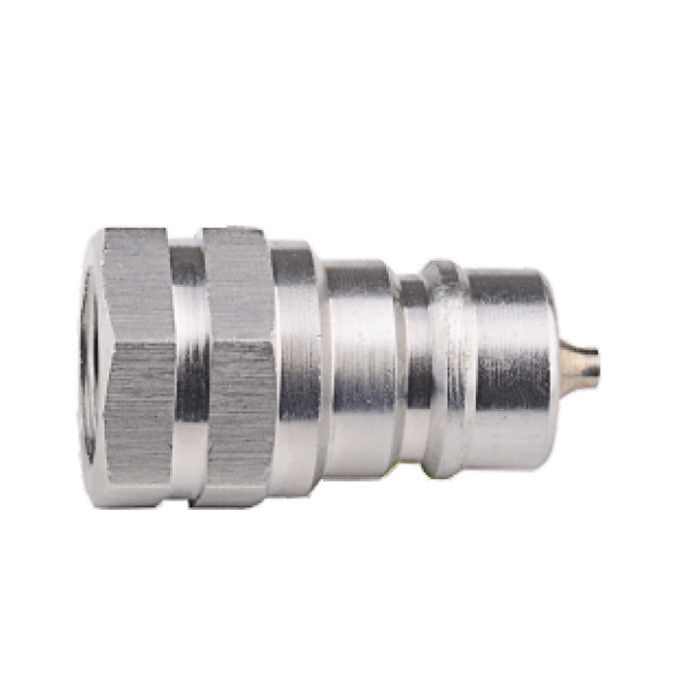

نر (پلاک)
| اندازه بدن | همکار | LP | C | HP | A | T |
| 1/4" | سي بي-P2L-10F | 35.5 | 15 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | سي بي-P3L-10F | 42 | 26.5 | 22*6 | 14 | G3/8 NPT3/8 |
| نصف اینچ | سي بي-P4L-10F | 46 | 26.5 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | سي بي-P6L-10F | 54 | 28 | 34*6 | 18 | Gسه چهارم NPT3/4 |
| 1" | سي بي-P8L-10F | 65.5 | 35 | ۴۱*۶ | 21 | G1 معاهده هسته ای 1 |
| 1-1/4" | سي بي-P10L-10F | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | سي بي-P12L-10F | 78 | 51 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | سي بي-P16L-10F | 98 | 61 | 75*6 | 26 | G2 NPT2 |

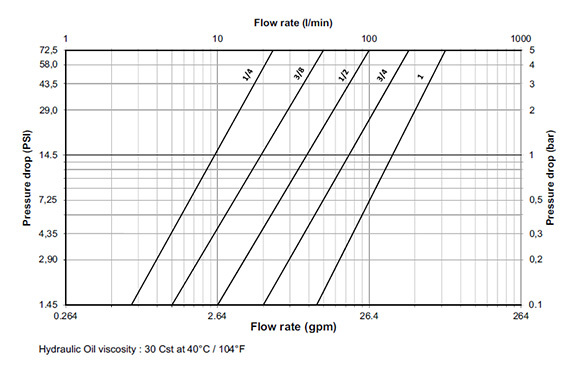

منحنی های کاهش فشار CB-SPL-10Fبر اساس شرایط استاندارد ISO 7241-A با استفاده از روغن هیدرولیک 30 cSt در 40 °C است.
برای منحنی های جریان در اندازه کامل، نقشه های CAD ابعاد و مقایسه از دست دادن مایعات،مراجعه به صفحه جزئیات فنی CB-SPL-10F.
| مدل کارتربرگ | پارکر | سریعتر | هواپیمایی | هانسن |
|---|---|---|---|---|
| CB-SPL-10F | 6600 | ANV | FD56 / 5600 | H-15000 |
برای تجزیه دقیق هندسه شیر و سازگاری بین مارک ها،بررسی راهنمای تبادل و جایگزینی CB-SPL-10F
