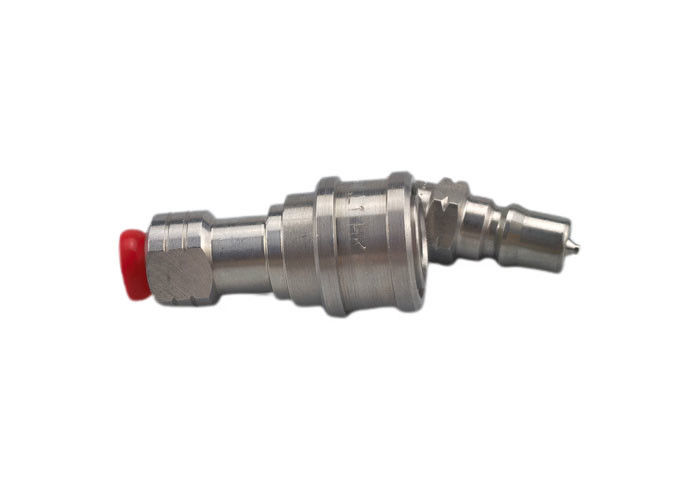

کوپلینگ سریع CB-1 سری 316 SS سازگار با پارکر/سریع/هانسن

1-" سی بی 1 سری فولاد ضد زنگ 316 نوع بسته هیدرولیک اتصال سریع

چرا پيوند هاي سريع هيدروليکي نشت ميکنن؟

مواد استاندارد

• مس، فولاد زینک پوشانده، فولاد ضد زنگ
• مهر و موم: NBR، Viton، EPDM

ویژگی ها

1. دریچه های پوپت برای جلوگیری از نشت بدون اتصال در دسترس هستند. دریچه های پوپت هنگامی که در فشار کار نامشخص متصل می شوند به طور خودکار باز می شوند تا جریان را به سرعت حفظ کنند.
2. قطعات مهم برای دوام سخت می شوند.
3. CB-SPL-1FG/ CB-SPM-1FG در تجهیزات ساختمانی، کاربردهای هیدرولیکی استفاده می شود.این کوپلر های Double Shut-Off را می توان در هر جایی که خطوط انتقال مایع نیاز به اتصال و قطع برای کار یا نگهداری از تجهیزات یافت، و از دست دادن مایع نامطلوب است.

4. با سری PARKER 60، سری FASTER HNV، سری AEROQUIP FD45 و سری HANSEN HK سازگار است.

   اندازه بدن	همکار	رشته	A	ب	در سراسر فلات ها
   1/8"	CB-S1L-1FG/CB-S1M-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1L-1FN/CB-S1M-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2L-1FG/CB-S2M-1FG	1/4-19	2.26	1.17	0.75
   1/4"	CB-S2L-1FN/CB-S2M-1FN	۱/۴- ۱۸	2.26	1.17	0.75
   3/8"	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3L-1FN/CB-S3M-1FN	3/8-18	2.56	1.42	0.88
   نصف اینچ	CB-S4L-1FG/CB-S4M-1FG	۱/ ۲- ۱۴	2.96	1.86	1.13
   نصف اینچ	CB-S4L-1FN/CB-S4M-1FN	۱/ ۲- ۱۴	2.96	1.86	1.13
   3/4"	CB-S6L-1FG/CB-S6M-1FG	سه چهارم تا چهاردهم	3.48	2.22	1.31
   3/4"	CB-S6L-1FN/CB-S6M-1FN	سه چهارم تا چهاردهم	3.48	2.22	1.31
   1"	CB-S8L-1FG/CB-S8M-1FG	1 تا 11	4.13	2.61	1.75
   1"	CB-S8L-1FN/CB-S8M-1FN	1 تا 11	4.13	2.61	1.75



   اندازه بدن	همکار	رشته	C	D	E	HEX
   1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2L-1FG/ CB-P2M-1FG	1/4-19	1.52	0.87	0.56	0.75
   1/4"	CB-P2L-1FN/ CB-P2M-1FN	۱/۴- ۱۸	1.52	0.87	0.56	0.75
   3/8"	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
   نصف اینچ	CB-P4L-1FG/ CB-P4M-1FG	۱/ ۲- ۱۴	2.03	1.30	0.76	1.13
   نصف اینچ	CB-P4L-1FN/ CB-P4M-1FN	۱/ ۲- ۱۴	2.03	1.30	0.76	1.13
   3/4"	CB-P6L-1FG/ CB-P6M-1FG	سه چهارم تا چهاردهم	2.36	1.52	0.71	1.31
   3/4"	CB-P6L-1FN/ CB-P6M-1FN	سه چهارم تا چهاردهم	2.36	1.52	0.71	1.31
   1"	CB-P8L-1FG/ CB-P8M-1FG	1 تا 11	2.85	1.88	0.97	1.63
   1"	CB-P8L-1FN/ CB-P8M-1FN	1 تا 11	2.85	1.88	0.97	1.63
