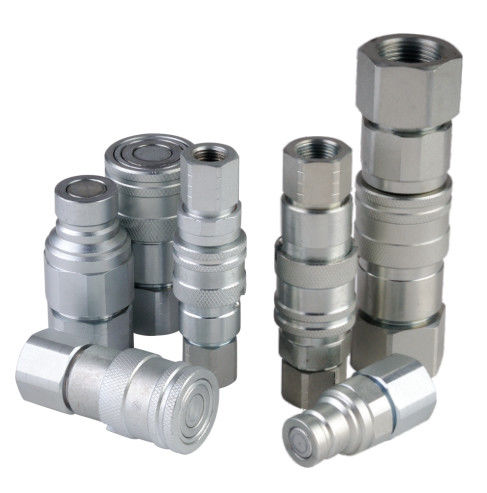

طراحی صورت تخت با یک آستین قفل ثبت شده، کوپلینگ هیدرولیک فشار بالا
کوپلینگ سریع هیدرولیک با فشار بالا دارای طراحی صفحه صاف با آستین قفل ثبت شده است که هنگام اتصال به طور خودکار می چرخد.سیستم قفل خودکار از قطع شدن ناخواسته جلوگیری می کند و راه حل های اتصال سریع و آزادسازی سریع بدون نشتی را در برنامه های تحت فشار ارائه می دهد.آستین کوپلینگ سریع باید بین پین قفل و شکاف رها کننده یا قطع اتصال قرار گیرد.
این کوپلینگ در اندازه های مختلف از 1/8 اینچ تا 3/8 اینچ و گزینه های پورت BSP و NPT موجود است.صفحه صاف، طراحی قفل و مواد فولاد کربنی بادوام راه حل های اتصال سریع قابل اعتماد را در کاربردها با فشار کاری 700 تا 720 بار تا 10000 psi ارائه می دهد.طراحی صفحه تخت نشت سیال و آلودگی مدارهای هیدرولیک را در کاربردهای فشار بالا مانند ابزارهای برش اضطراری، ساخت و ساز متحرک و ماشین آلات و تجهیزات صنعتی محدود می کند.
| اندازه بدن | دارای رتبه فشار (PSI) | دارای رتبهجریان(GPM) | محدوده دما (Std seals) | استاندارد مواد مهر و موم |
| 1/4 اینچ | 5000 | 3 | -20℃~+80℃ | NBR |
| 3/8 اینچ | 3000 | 6 | ||
| 1/2" | 3000 | 12 | ||
| 3/4 اینچ | 3000 | 28 | ||
| 1" | 3000 | 50 |
مطالعات موردی متعدد ما نگاهی سریع به نحوه کمک به مشتریان خود برای بهبود بهره وری، کارایی و ایمنی در کاربردهای هیدرولیک متعدد ارائه می دهد.جلوگیری از نشت هیدرولیک و توقف برنامه ریزی نشده ماشین آلات برای برآوردن الزامات بهره وری بسیار مهم است.راه حل های هیدرولیک ما نه تنها کاربردهای هیدرولیک بلکه عملکرد و عملکرد کلی کسب و کار شما را بهبود می بخشد.
ما خط تولید گسترده ای را با موارد زیر ارائه می دهیم:
کوپلرهای سریع صورت صاف
اتصال سریع رزوه ای
کوپله های سبک پاپت
کوپلرهای رزوه ای سبک پاپت
کوپلینگ سریع فشار بالا
صفحات چند کوپلر
درپوش های گرد و غبار و لوازم جانبی اتصال سریع
شیرهای چک و آداپتورهای هیدرولیک
راه حل های انتشار سریع طراحی شده سفارشی
| PARTNO. | نخ | LS | φD | HS | آ |
| CB-S2S-6FN | G1/4 NPT1/4 | 60 | 28 | S22 | 14 |
| CB-S3S-6FN | G3/8 NPT3/8 | 72 | 32 | S24 | 14 |
| CB-S3S-6FN-A | G1/2 NPT1/2 | 76 | 32 | S27 | 16 |
| CB-S4S-6FN | G1/2 NPT1/2 | 77 | 38 | S32 | 16 |
| CB-S4S-6FN-A | G3/4 NPT3/4 | 79 | 38 | S36 | 22 |
| CB-S6S-6FN | G3/4 NPT3/4 | 79 | 42 | S36 | 22 |
| CB-S8S-6FN | G1 NPT1 | 97 | 48 | S41 | 23.5 |
| PARTNO. | نخ | LP | φسی | HP | آ |
| CB-P2S-6FN | G1/4 NPT1/4 | 48 | 16 | S22 | 14 |
| CB-P3S-6FN | G3/8 NPT3/8 | 56 | 19.7 | S24 | 14 |
| CB-P3S-6FN-A | G1/2 NPT1/2 | 58 | 19.7 | S27 | 16 |
| CB-P4S-6FN | G1/2 NPT1/2 | 73 | 24.5 | S32 | 16 |
| CB-P4S-6FN-A | G3/4 NPT3/4 | 55 | 24.5 | S36 | 20 |
| CB-P6S-6FN | G3/4 NPT3/4 | 74 | 27 | S36 | 22 |
| CB-P8S-6FN | G1 NPT1 | 86 | 30 | S41 | 23.5 |
خدمات ما:
| 1. طراحی سفارشی، OEM در دسترس است. |
| 2. خدمات پس از فروش به موقع و حرفه ای. |
| 3. MOQ کم، بسته استاندارد، تحویل سریع. |
| 4. تخفیف و حمایت ویژه به توزیع کنندگان ما ارائه می شود. |
| 5. به عنوان یک فروشنده صادق، ما همیشه از مواد خام برتر، تجهیزات پیشرفته، تکنسین های ماهر و کنترل کیفیت دقیق استفاده می کنیم تا اطمینان حاصل کنیم که محصولات ما با کیفیت بالا و ویژگی پایدار به پایان می رسد. |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
