ISO 16028 flat face couplings

CB SP 6FN PTF couplings

hydraulic flat face quick couplers

محل منبع:

شانگهای، چین

نام تجاری:

Carterberg

گواهی:

IATF16949

شماره مدل:

CB-SP-6FN-PTF

با ما تماس بگیرید

درخواست نقل قول

فلت-فیس-فوت-کاپلینگ-ایزو-16028-cb-sp-6fn-ptf

جزئیات محصول

نوع:

کوپلینگ سریع هیدرولیک

سری:

صورت مسطح سریع کوپلر

ISO Standard:

iso 16028

اندازه:

1/4 "، 3/8" ، 1/2 "، 5/8" 3/4 "، 1" 1-1/2 "، 2"

مواد:

فولاد کربن

فشار نامی:

حداکثر 5000 psi

محدوده دما:

-20 درجه سانتیگراد تا +120 درجه سانتیگراد

درخواست:

اتصالات بیل مکانیکی ， ماشین آلات جاده ای و وسایل نقلیه خدمات شهری ， ابزارهای هیدرولیکی در محیط های ک

قابل تعویض:

Parker Fem ، Stucchi Firg ، Aeroquip FD89 ، سری Hansen FF

برجسته کردن:

ISO 16028 flat face couplings

CB SP 6FN PTF couplings

hydraulic flat face quick couplers

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مذاکره

قیمت

قابل مذاکره

جزئیات بسته بندی

کارتن

زمان تحویل

۷ تا ۲۰ روز کاری

شرایط پرداخت

L/C، D/A، D/P، T/T، وسترن یونیون

Supply Ability

5000~20000 pc/month

محصولات مرتبط

کوپلینگ سریع هیدرولیک PPK ISO 7241-1 A سری مخروطی - 250 بار قفل ساچمه ای فولادی برای ماشین آلات سنگین

بهترین قیمت رو بدست بیار

کوپلینگ‌های هیدرولیک تخت‌رویه چندگانه سری MK، سیستم اتصال سریع قفل‌شونده با استاندارد ISO

بهترین قیمت رو بدست بیار

اتصالات هیدرولیک سری HS ISO 14541 با فشار 300 تا 450 بار، رزوه ای و دارای سوپاپ مخروطی

بهترین قیمت رو بدست بیار

کوپلینگ‌های هیدرولیک PVM/PVS 70 MPa با اتصال رزوه ای ISO 14540 کانکتورهای شیر مخروطی فشار بالا

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیح محصول

CB-SP-6FN-PTF Flat Face Face Couplings سریع-آستین قفل و نگهبان گرد و غبار

سری CB-SP-6FN-PTF از Carterberg یک سیستم اتصال سریع هیدرولیک صورت مسطح قابل اعتماد را برای اطمینان از امنیت اتصال ، مقاومت به آلودگی و ایمنی اپراتور در هیدرولیک های موبایل و صنعتی با تقاضای بالا طراحی کرده است. هر دو زوج زن و مرد در سری PTF با مکانیسم قفل آستین مکانیکی مهندسی شده اند که به دلیل لرزش ، تنش شیلنگ یا ضربه در برابر قطع تصادفی محافظت می کنند. آستین خارجی ضد گرد و غبار ، قفل چند توپ یکپارچه و مهر و موم های مقاوم در برابر انفجار پیوند ، یک سیستم قوی را فراهم می کند که حتی در محیط های سخت یکپارچگی هیدرولیک را حفظ می کند.

این سریال کاملاً مطابق با استانداردهای ISO 16028 است و برای تجهیزات ایده آل است که ایمنی و به موقع بسیار مهم هستند.

ویژگی های متمایز

نشان	شرح
قفل آستین مکانیکی	از قطع اتصال ناخواسته ناشی از کشیدن ، لرزش یا حرکت ناگهانی جلوگیری می کند - ضروری برای دستگاه های تلفن همراه.
دریچه بدون ریختگی صورت مسطح	از نشت مایعات یا ورود هوا در حین انجام عملیات اتصال/قطع جلوگیری می کند. تمیز و بی خطر برای اپراتورها و سیستم ها.
آستین بیرونی نگهبان گرد و غبار	منطقه آستین فشار را برای جلوگیری از خاک ، شن و ماسه یا زباله ها پوشش می دهد و باعث افزایش عمر دریچه می شود.
بدنه فولادی سخت شده	از Barstock ساخته شده و برای مقاومت در برابر شوک و مقاومت در برابر لرزش استفاده شده است.
مهر و موم شده با پشتیبان PTFE	مهر و موم NBR با پشتیبانی ضد انفجار ، یکپارچگی مهر و موم را تحت فشار تحت فشار قرار می دهد.
مکانیسم قفل چند توپ	تراز دقیق را فراهم می کند و باعث کاهش استرس پیچ خوردگی شیلنگ می شود.
سازگاری ISO 16028	قابل تعویض با سایر جفت های صورت مسطح که به ISO 16028 پایبند هستند.

مشخصات فنی

اندازه بدن (اینچ)	1/4	3/8	1/2	5/8	3/4	1	1-1/2	2
فشار دارای امتیاز (PSI)	5000	3000	3000	3000	3000	3000	3000	3000
جریان دارای امتیاز (GPM)	3	6	12	20	28	50	80	100
دامنه دما	-20 درجه سانتیگراد تا +120 درجه سانتیگراد
مواد مهر و موم استاندارد	NBR (لاستیک نیتریل)
نوع اتصال	فشار دادن قفل آستین به اتصال
نوع نخ	BSPP یا NPT (در لیست شماره قسمت)

نمای کلی ابعاد

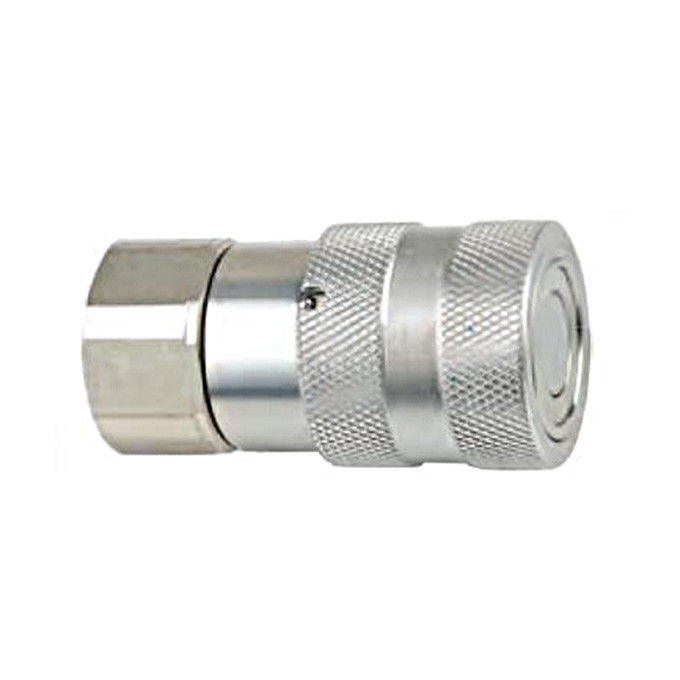

زن (سوکت)

قسمت شماره	لس	د	hex1	بوها	حرف
CB-S2S-6FN-PTF	58.2	28	22	14	G1/4 NPT1/4
CB-S3S-6FN-PTF	68.1	32	27	14	G3/8 NPT3/8
CB-S3S-6FN-PTF	73.3	32	27	18	G1/2 NPT1/2
CB-S4S-6FN-PTF	75.1	38	32	18	G1/2 NPT1/2
CB-S4S-6FN-PTF	81.1	38	36	20	G3/4 NPT3/4
CB-S6S-6FN-PTF	79.9	42	36	22	G3/4 NPT3/4
CB-S8S-6FN-PTF	99.2	48	41	23	g1 npt1
CB-S10S-6FN-PTF	111.5	56	55	24	G1-1/4 NPT1-1/4
CB-S12S-6FN-PTF	150	79.5	65	30	G1-1/2 NPT1-1/2
CB-S16S-6FN-PTF	167	98.5	85	31	g2 npt2

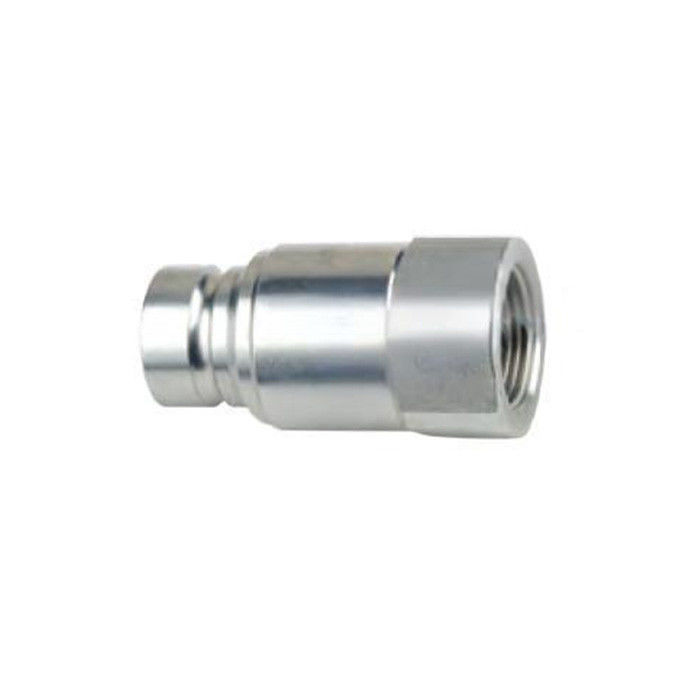

نر (پلاگین)

قسمت شماره	LP	د	جف	hex2	بوها	حرف
CB-P2S-6FN-PTF	48	16.1	36	22	15.5	G1/4 NPT1/4
CB-P3S-6FN-PTF	61.5	19.7	40.5	24	16	G3/8 NPT3/8
CB-P3S-6FN-PTF	61.5	19.7	40.5	27	16	G1/2 NPT1/2
CB-P4S-6FN-PTF	68	24.5	48	32	16	G1/2 NPT1/2
CB-P4S-6FN-PTF	73	24.5	48	36	18	G3/4 NPT3/4
CB-P6S-6FN-PTF	70.5	27	50.5	36	19	G3/4 NPT3/4
CB-P8S-6FN-PTF	85.5	30	57	41	23	g1 npt1
CB-P10S-6FN-PTF	90	36	55	55	24	G1-1/4 NPT1-1/4
CB-P12S-6FN-PTF	112	57	74	65	30	G1-1/2 NPT1-1/2
CB-P16S-6FN-PTF	123.9	73	92	75	31	g2 npt2

برنامه

• پیوست های بیل مکانیکی

• ماشین آلات جاده ای و وسایل نقلیه خدمات شهری

• ابزارهای هیدرولیک در محیط های کثیف یا ارتعاش

• سیستم های جنگلداری ، کشاورزی ، معدن و بالابر

• سیستم هایی که نیاز به قفل ایمنی و محافظت از گرد و غبار دارند

سازگاری تبادل ISO

سازگار با اتصالات چهره مسطح ISO 16028 مرد و زن از:

• Parker Fem

• Stucchi Firg

• Aeroquip FD89

• سری Hansen FF
