Place of Origin:
Shanghai, China
نام تجاری:
Carterberg
گواهی:
IATF16949
Model Number:
CB-SP-6FN-VEP
CB-SP-6FN-VEP کارتربرگ است کار سنگین-وظیفه حلقه قفل صفحه صاف هیدرولیک اتصال سریع، طراحی شده برای فشار بالا و فشار باقیمانده برنامه های کاربردی.با طراحی دریچه فاضلاب و یک آستین قفل دستی، آن را تضمین می کند یک اتصال امن، نشت به حداقل حتی در شرایط سخت کار.این مدل در خانواده Carterberg flat face به عنوان راه حل ایده آل در جایی که اتصال امن تحت فشار و مقاومت لرزش حیاتی است، برجسته می شود.
| ویژگی | توضیحات |
|---|---|
| قفل آستین رشته دار | کوپلر زنانه از یک آستین رشته ای برای ایمن کردن اتصال با کوپلر مردانه استفاده می کند و از قطع اتصال به دلیل ارتعاش یا کشیدن جلوگیری می کند. |
| اتصال تحت فشار باقیمانده | نوک پستان مرد طراحی شده است تا حتی در صورت وجود فشار باقیمانده اجازه اتصال را بدهد و زمان توقف در هنگام ابزار یا تغییر لوله را کاهش دهد. |
| طراحی دریچه فلاش | دریچه های مسطح در هنگام قطع اتصال نشت مایع را به حداقل می رسانند و در هنگام اتصال مجدد شامل شدن هوا را کاهش می دهند. |
| ساخت و ساز استیل جامد | تمام کوپلر ها از فولاد کربن جامد برای قدرت برتر و مقاومت در برابر شوک هیدرولیکی و تکان به دقت ساخته شده اند. |
| مهر BFT ضد انفجار | مهر و موم لاستیکی نیتریل با ساختار BFT متصل، قابلیت اطمینان بسیار خوبی را در شرایط شدید ارائه می دهد. |
| کروم پوششی سازگار با محیط زیست | درمان سطح پیشرفته مقاومت در برابر خوردگی را بهبود می بخشد و آن را برای محیط های بیرونی و مرطوب مناسب می کند. |
| اندازه (اینچ) | نوع رشته | فشار نامی (PSI) | جریان نامی (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| سه چهارم | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• محدوده دما:-20°C تا +120°C
•مواد مهر:NBR (گام نیترلی)
•ماده بدن:فولاد کربن با کروم
•انطباقISO 16028
•قابل تعویض باسری STUCCHI VEP

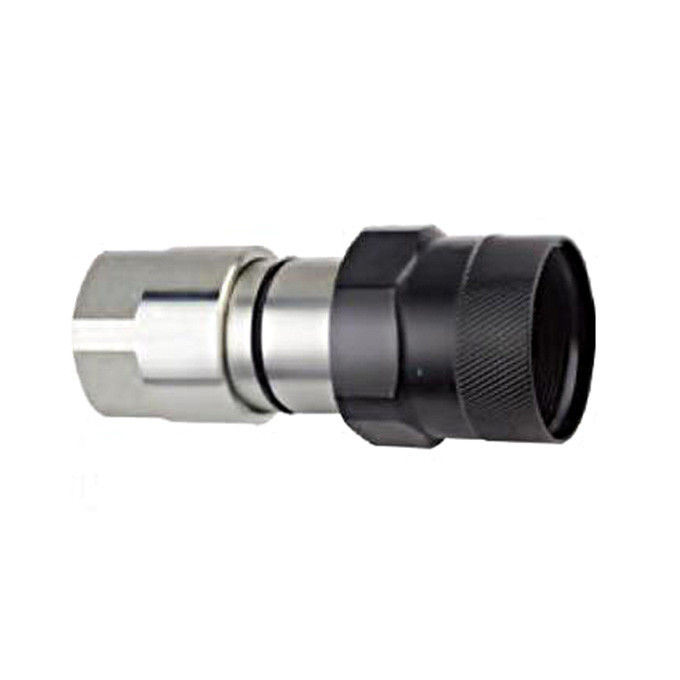

ماده ی ماده (سوکت)
|
بخش نهم |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ537 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ588 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ687 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|

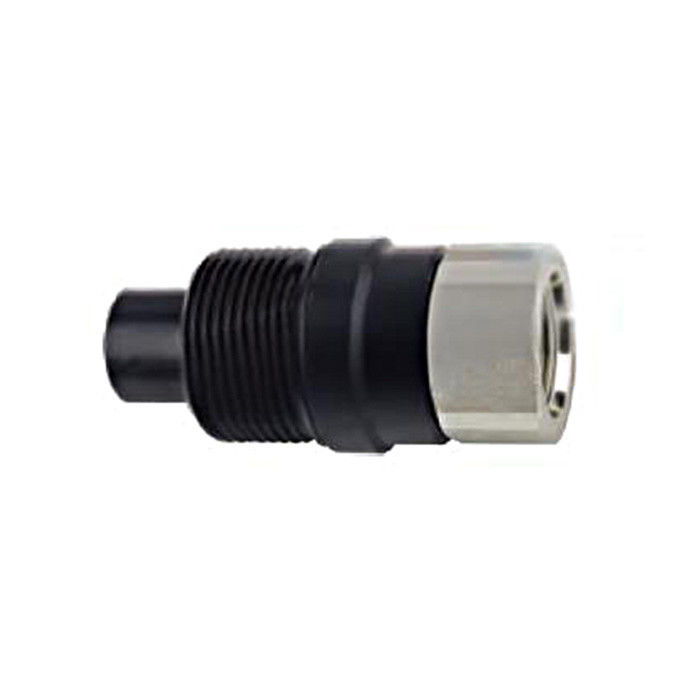

بخش نهم |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
