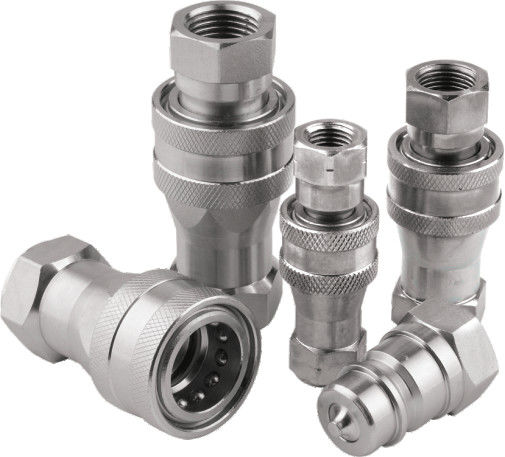

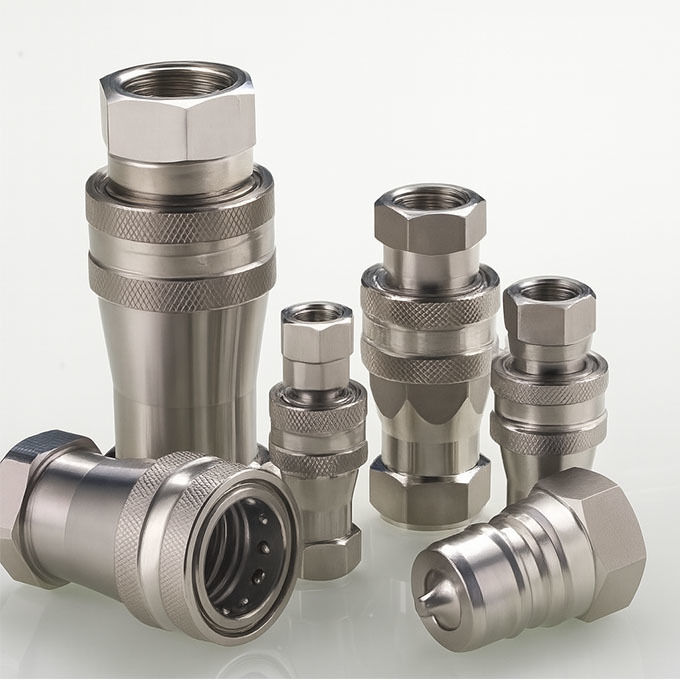

CB-SPM-10F فولاد ضد زنگ هیدرولیک اتصال سریع (1" نیمه زنانه، ISO 7241-A)
CB-SPM-10F یک اتصال سریع هیدرولیک زنانه 1 اینچی است که مطابق با استاندارد بین المللی ISO 7241-A طراحی و تولید شده است.ساخته شده با یک بدن فولاد ضد زنگ (SUS304 یا SUS316) و یک دریچه بسته به سبک عروسک، یک اتصال قابل اعتماد و خروجی در سیستم های هیدرولیکی با فشار بالا فراهم می کند.
این مدل به طور گسترده ای در تجهیزات تلفن همراه، مدارهای هیدرولیکی OEM و محیط های خوردنی که عملکرد، سازگاری و سهولت نگهداری ضروری است استفاده می شود.
به دنبال مجموعه کامل ISO 7241-A می گردی؟
ویژگی های کلیدی
•تناسب استانداردبا پارکر 6600، Faster ANV، Aeroquip 5600 و سری هانسن HA قابل تعویض است.
• Rطراحی دریچهمکانیسم داخل دریچه پاپت (poppet valve) در هنگام قطع اتصال به طور خودکار خاموش می شود.
•مقاومت در برابر خوردگیSUS304 یا SUS316 فولاد ضد زنگ در دسترس است، ایده آل برای کاربردهای سخت.
• Hمقدار جریان 1 ′′ اندازه- حجم و سطح فشار بیشتری را در سیستم های هیدرولیکی مدیریت می کند.
•گزینه های چند رشتهرشته های G (BSP) ، NPT و BSPP در صورت درخواست در دسترس است.
•گزینه های مهر● مهر و موم های استاندارد NBR، با FKM (Viton) یا EPDM اختیاری.
ساخت و ساز فنی
CB-SPM-10F دارای یک بدن سوکت زنانه با یک آستین پیچیده یکپارچه برای اتصال و قطع دستی است.در داخل، یک شیر فاضلاب پرتاب شده به طور ایمن خاموش شدن را تضمین می کند تا از دست دادن مایع و آلودگی در هنگام جدا کردن جلوگیری شود.
این مدل از فشارهای کاری تا 3000 PSI (با توجه به اندازه سیستم) پشتیبانی می کند و برای هر دو سیستم ثابت و متحرک که نیاز به نگهداری سریع و زمان توقف کم دارند مناسب است.
نمای کلی ابعاد
ماده ی ماده (سوکت)
| اندازه بدن |
همکار |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2م-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3م-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| نصف اینچ |
CB-S4م-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6م-10F |
80 |
48 |
34*6 |
18 |
Gسه چهارم NPT3/4 |
| 1" |
CB-S8م-10F |
99.5 |
53 |
۴۱*۶ |
21 |
G1 معاهده هسته ای 1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

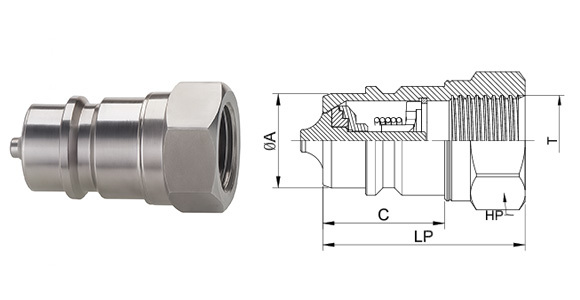

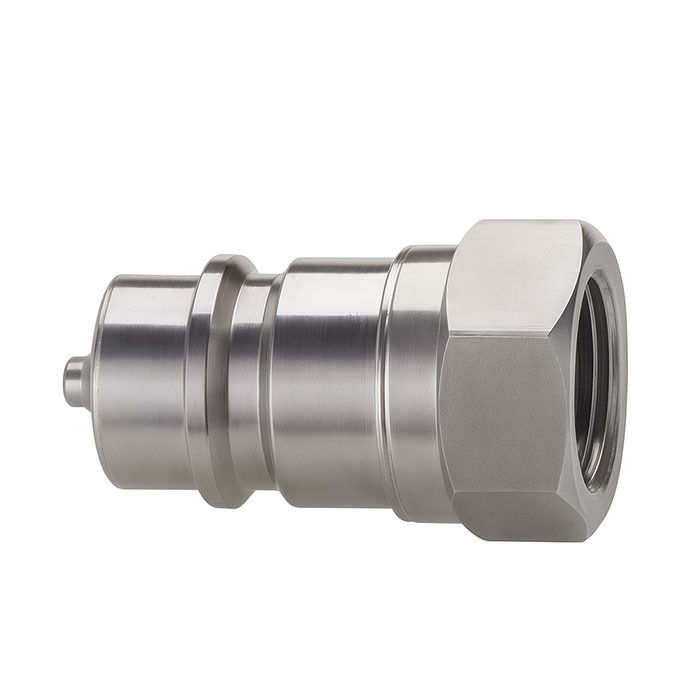

نر (پلاک)
| اندازه بدن |
همکار |
LP |
C |
HP |
A |
T |
| 1/4" |
سي بي-P2م-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
سي بي-P3م-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| نصف اینچ |
سي بي-P4م-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
سي بي-P6م-10F |
54 |
28 |
34*6 |
18 |
Gسه چهارم NPT3/4 |
| 1" |
سي بي-P8م-10F |
65.5 |
35 |
۴۱*۶ |
21 |
G1 معاهده هسته ای 1 |
| 1-1/4" |
سي بي-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
سي بي-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
سي بي-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
راهنمای انتخاب مواد و مهر
SUS304حفاظت از خوردگی با هزینه موثر
SUS316مقاومت بیشتر در برابر آب شور، مواد شیمیایی و آب و هوای شدید
مهر و موم:
• NBR: روغن های هیدرولیکی عمومی
• FKM (Viton): دمای بالا، مایعات مصنوعی
• EPDM: سیستم های آب گلیکول، استر فسفات
این ترکیب ها به مهندسان اجازه می دهد تا CB-SPM-10F را برای محیط های خاص مانند ساحل، کشاورزی یا معدن تنظیم کنند.
نمودار سازگاری
| مدل کارتربرگ |
پارکر |
سریعتر |
هواپیمایی |
هانسن |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
اطمینان از سازگاری رشته و پیکربندی مهر و موم هنگام تعویض کوپلر های موجود.
درخواست ها
• حفاری و بارگذاری چرخ
• لوازم جانبی جنگل
• ماشین آلات معدن زیرزمینی
• واحد های نیروی هیدرولیکی
• اسپری کننده های کشاورزی
این مدل اغلب توسط تکنسین های تعمیر و نگهداری و مهندسان OEM که به یک کوپلر استاندارد جهانی نیاز دارند که قوی، دوستانه و سازگار با مارک ها باشد، انتخاب می شود.
سوالات متداول (FAQ)
سوال: آیا CB-SPM-10F با سری 6600 پارکر سازگار است؟
پاسخ: بله.اندازه و عملکرد عملکردی، از جمله ساختار شیر و عمل قفل را مطابقت می دهد.
سوال: تفاوت بین نسخه های SUS304 و SUS316 چیست؟
A: SUS316 مقاومت بیشتر در برابر خوردگی را برای استفاده در معرض دریایی، شیمیایی یا در فضای باز فراهم می کند.
س: از چه مهر و مومی استفاده کنم؟
A: NBR برای اکثر سیستم ها مناسب است.برای دمای بالاتر از FKM استفاده کنید، یا EPDM برای مایعات مبتنی بر آب.
