از فولاد ضد زنگ:

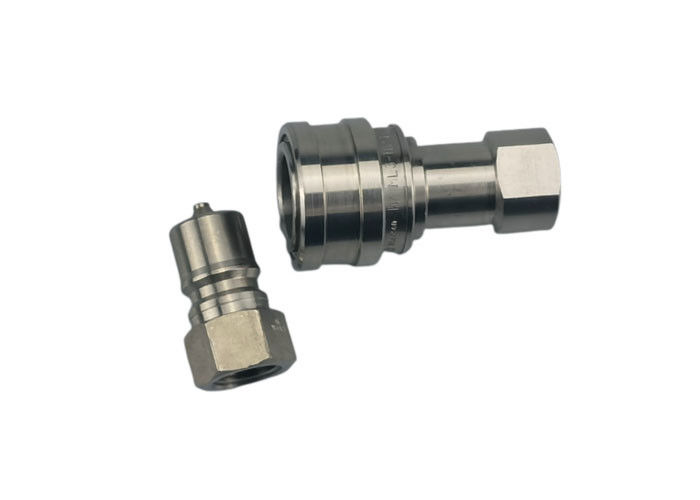

پیوندهای سریع فولاد ضد زنگ با گواهینامه ایزو 7241-1 سری B

اتصال سریع فولاد ضد زنگ HK سری 303/316 با استانداردهای ابعاد ISO 7241-1 سری B مطابقت دارد و سازگاری جهانی برای سیستم های هیدرولیکی و صنعتی را تضمین می کند.طراحی شده برای مقاومت شدید در برابر خوردگی و سازگاری مایعات، این اتصال در محیط های خشن (نفط / گاز ، دریایی ، شیمیایی) عالی است. شیرهای خود بسته کننده فولادی عملکرد بدون نشت را تحت فشار بالا / پایین تضمین می کنند.در حالی که اجزای سخت شده طول عمر خدمات را افزایش می دهندمهر و موم های استاندارد Buna-N مقاومت شیمیایی گسترده ای را ارائه می دهند ، با گزینه های سفارشی سازی شده از جمله PTFE ، فلوروکاربن ، EPDM و Kalrez برای کاربردهای تخصصی.آزمایش دقیق برای رعایت ایمنی (تا 10،000 PSI) ، آنها به طور یکپارچه با سیستم های Parker 60، Faster HNV و Hansen HK ادغام می شوند.و گواهینامه مواد تضمین راه حل های متناسب برای OEM ها و خرید عمده.

ویژگی ها

1. دریچه های پوپت برای جلوگیری از نشت بدون اتصال در دسترس هستند. دریچه های پوپت هنگامی که در فشار کار نامشخص متصل می شوند به طور خودکار باز می شوند تا جریان را به سرعت حفظ کنند.
2. قطعات مهم برای دوام سخت می شوند.
3. با سری PARKER 60، سری FASTER HNV، سری AEROQUIP FD45 و سری HANSEN HK سازگار است.

 مواد استاندارد

• مس، فولاد زینک پوشانده، فولاد ضد زنگ
• مهر و موم: NBR، Viton، EPDM

اندازه بدن	همکار	رشته	A	ب	در سراسر فلات ها
1/8"	CB-S1L-1FG/CB-S1M-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1L-1FN/CB-S1M-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2L-1FG/CB-S2M-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2L-1FN/CB-S2M-1FN	۱/۴- ۱۸	2.26	1.17	0.75
3/8"	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3L-1FN/CB-S3M-1FN	3/8-18	2.56	1.42	0.88
نصف اینچ	CB-S4L-1FG/CB-S4M-1FG	۱/ ۲- ۱۴	2.96	1.86	1.13
نصف اینچ	CB-S4L-1FN/CB-S4M-1FN	۱/ ۲- ۱۴	2.96	1.86	1.13
3/4"	CB-S6L-1FG/CB-S6M-1FG	سه چهارم تا چهاردهم	3.48	2.22	1.31
3/4"	CB-S6L-1FN/CB-S6M-1FN	سه چهارم تا چهاردهم	3.48	2.22	1.31
1"	CB-S8L-1FG/CB-S8M-1FG	1 تا 11	4.13	2.61	1.75
1"	CB-S8L-1FN/CB-S8M-1FN	1 تا 11	4.13	2.61	1.75

اندازه بدن	همکار	رشته	C	D	E	HEX
1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2L-1FG/ CB-P2M-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2L-1FN/ CB-P2M-1FN	۱/۴- ۱۸	1.52	0.87	0.56	0.75
3/8"	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
نصف اینچ	CB-P4L-1FG/ CB-P4M-1FG	۱/ ۲- ۱۴	2.03	1.30	0.76	1.13
نصف اینچ	CB-P4L-1FN/ CB-P4M-1FN	۱/ ۲- ۱۴	2.03	1.30	0.76	1.13
3/4"	CB-P6L-1FG/ CB-P6M-1FG	سه چهارم تا چهاردهم	2.36	1.52	0.71	1.31
3/4"	CB-P6L-1FN/ CB-P6M-1FN	سه چهارم تا چهاردهم	2.36	1.52	0.71	1.31
1"	CB-P8L-1FG/ CB-P8M-1FG	1 تا 11	2.85	1.88	0.97	1.63
1"	CB-P8L-1FN/ CB-P8M-1FN	1 تا 11	2.85	1.88	0.97	1.63
