Place of Origin:
China
نام تجاری:
carterberg
گواهی:
IATF16949
Model Number:
CB-10135

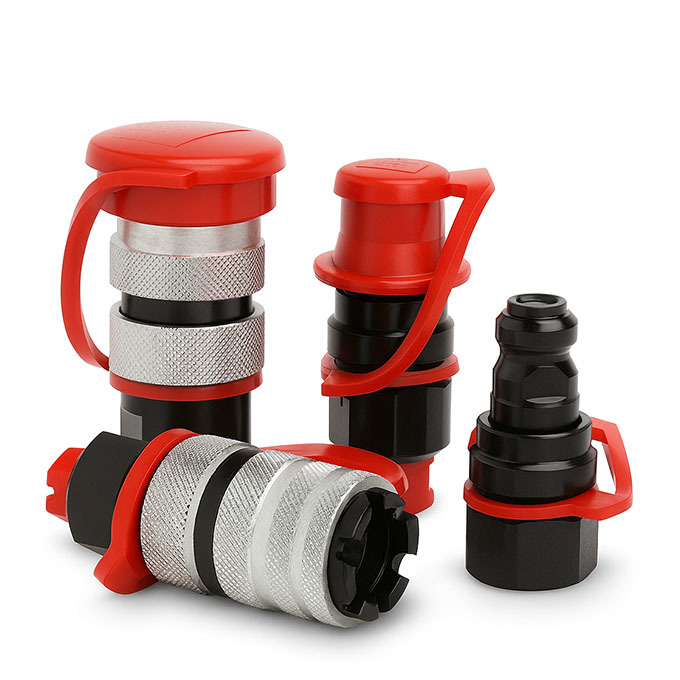

این CB-10135 یک کوپلینگ سریع جمع و جور با فشار فوق‌العاده بالا است که برای سیستم‌های هیدرولیک پر تقاضا که تا 300 مگاپاسکال (43,500 PSI) کار می‌کنند، طراحی شده است. این کوپلینگ که کاملاً با سری CEJN 135 سازگار است، برای عملکرد بدون نشتی، ایمنی مکانیکی و ادغام سریع در سیستم‌های هیدرولیک فضای محدود بهینه شده است.
با بدنه فولادی سخت شده و یک حلقه قفل ایمن در نیمه ماده، CB-10135 برای ابزارهای نجات، بیرون‌کشنده‌های بلبرینگ و میزهای تست فشار بالا ایده‌آل است.
• فشار کاری 300 مگاپاسکال: برای سیستم‌های فشار شدید بدون خطر نشتی یا تغییر شکل ساخته شده است.
• طراحی بدون ریزش: اتصال و قطع ایمن تحت فشار با حداقل اتلاف سیال.
• تبادل CEJN 135: کاملاً با کوپلینگ‌های سری CEJN 135 استاندارد و ابزارهای هیدرولیک سازگار است.
• حلقه قفل ایمنی: نیمه ماده شامل یک حلقه قفل مکانیکی برای جلوگیری از قطع تصادفی است.
• ابعاد جمع و جور: طول کل 64 میلی‌متر، قطر جریان 2.5 میلی‌متر – مناسب برای نصب در فضاهای تنگ.
• نوع رزوه: رابط رزوه شده M16x1.5 با آب‌بند مخروطی 60 درجه.
• مواد بادوام: فولاد کربنی سخت شده با روکش سطح سیاه برای حداکثر استحکام.
• راندمان جریان: 4.6 لیتر در دقیقه را با افت فشار 1 بار ارائه می‌دهد.
• اندازه آچار: 22 میلی‌متر استاندارد برای نصب راحت.
| پارامتر | مقدار |
|---|---|
| اتصال | M16x1.5 با مخروط 60 درجه |
| مواد | فولاد کربنی سخت شده |
| فشار کاری | 300 مگاپاسکال (43,500 PSI) |
| فشار ترکیدگی | ≥600 مگاپاسکال |
| قطر جریان | 2.5 میلی‌متر |
| نرخ جریان (Δp = 1 بار) | 4.6 لیتر در دقیقه |
| طول | 64 میلی‌متر |
| قطر بیرونی | 30 میلی‌متر |
| محدوده دما | -20 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد |
| مکانیسم شیر | بدون ریزش |
| مکانیسم قفل | قفل حلقه ماده |
| نوع آب‌بند | مخروط 60 درجه + NBR (استاندارد) |
منحنی فشار-جریان معمولی CB-10135.
حتی در محدوده فشار 300 مگاپاسکال، حداقل افت فشار حفظ می‌شود و راندمان و ایمنی سیستم را تضمین می‌کند.

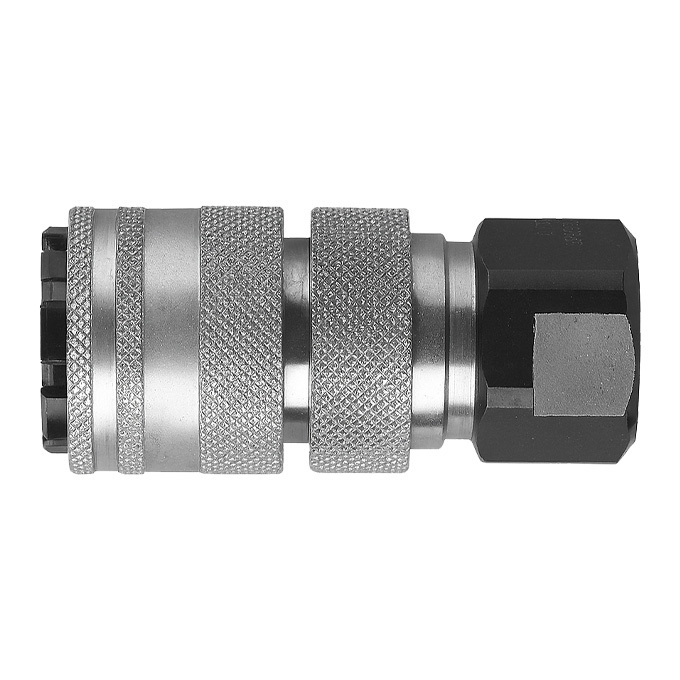

ماده (سوکت)

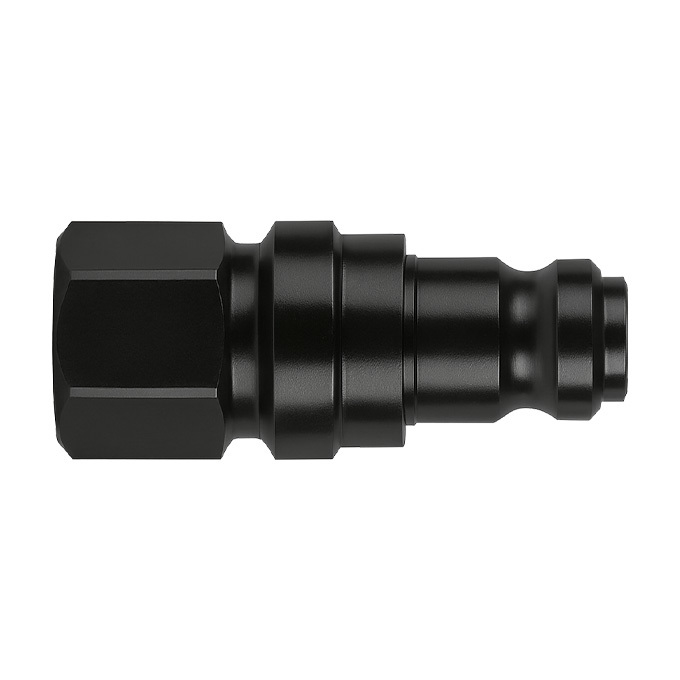

نر (دوشاخه)
• سیستم‌های بیرون‌کشنده هیدرولیک
• نجات و گسترش‌دهنده‌ها
• میزهای تست فشار فوق‌العاده بالا
• ابزارهای نگهداری دقیق
• واحدهای خدمات خارج از محل
CB-10135 از نظر ابعادی و عملکردی کاملاً با کوپلینگ‌های سری CEJN 135 سازگار است:
• رابط رزوه: M16x1.5
• قطر اسمی و فشار کاری یکسان
• مخروط آب‌بند فلزی منطبق
• ایمنی قفل مکانیکی مشابه
