محل منبع:
چین
نام تجاری:
carterberg
گواهی:
IATF16949
شماره مدل:
CB-sp3s-tc

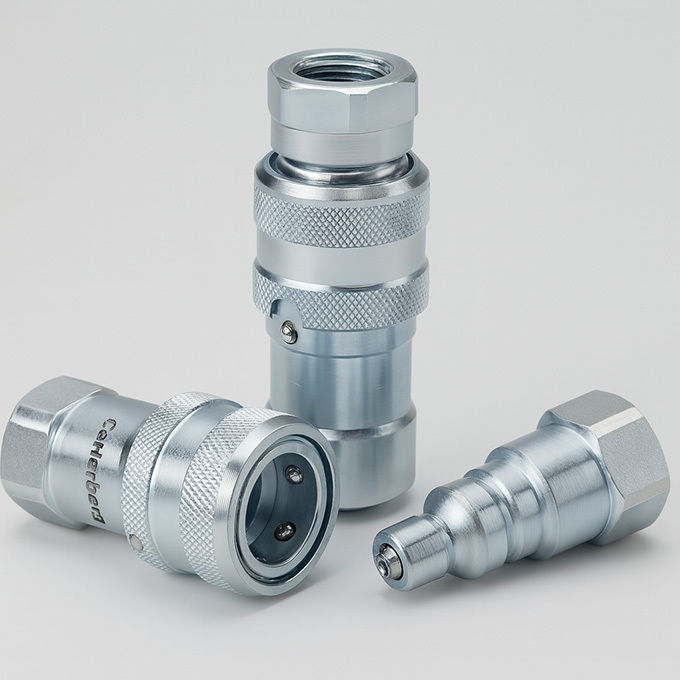

CB-SP3S-TC از Carterberg’sیک کوپلینگ سریع هیدرولیک فشار قوی است که به طور خاص برای پاسخگویی به نیازهای شدید تجهیزات جک، ابزارهای نگهداری ریل و سیستم های بالابر طراحی شده است.این کوپلینگ که از فولاد کربنی با سطوح سخت شده و اتصال قفل آستین ساخته شده است، ایمنی، استحکام و تحمل فشار بی نظیری را تا 10000 PSI ارائه می دهد.این محصول کاملاً با سری Parker TC سازگار است و از سازگاری سیستم در مدارهای ابزار فشار قوی اطمینان می دهد.
• توقف مثبت شیر:طراحی ثابت پرچ، تراز شیر را دست نخورده نگه می دارد و امکان تماس کامل فلز به فلز شیر را فراهم می کند و از باز شدن کامل تحت فشار نامی اطمینان می دهد.
• سیستم آب بندی الکترومتریک:حتی در شرایط لرزش و ضربه فشار، با استفاده از اجزای ماشینکاری شده دقیق، خاموش شدن قابل اطمینانی را ارائه می دهد.
• مکانیزم قفل آستین:از قطع تصادفی به دلیل کشیدن شیلنگ یا لرزش جلوگیری می کند. برای استفاده چرخشی مناسب نیست.
• ساختار بادوام:اجزای نیپل، آستین و شیر برای مقاومت برتر در برابر ضربه و سایش هیدرولیکی، القایی سخت شده اند.
• رتبه بندی فشار:برای فشار کاری 10000 PSI (تقریباً 690 بار) رتبه بندی شده است.
• بهینه سازی جریان:برای تحویل جریان پایدار در فشار بالا با حداقل تلاطم طراحی شده است.
• سازگاری Parker TC:از نظر عملکردی با کوپلرهای سری Parker TC قابل تعویض است.
| پارامتر | مقدار |
| اندازه بدنه | 3/8" |
| فشار نامی | 10000 PSI |
| جریان نامی | 6 GPM |
| محدوده دما | -20°C تا +120°C |
| جنس آب بندی | NBR (اختیاری: FKM) |
| رزوه | NPT3/8" |
| L (طول) | 79 میلی متر |
| ⌀D (قطر بدنه) | 32 میلی متر |
| LS (طول کوپل شده) | 62.5 میلی متر |
| LP (طول دوشاخه) | 44.2 میلی متر |
منحنی عملکرد:
افت فشار در مقابل نرخ جریان (3/8 اینچ)
محیط آزمایش: روغن-200 SUS، ISO VG 46. نمودار در صورت درخواست یا در زیر قابل مشاهده است.
• سیستم های جک هیدرولیک: کاربردهای بالابری سیار تحت فشار بالا.
• تجهیزات راه آهن: طراحی شده برای ابزارهای نگهداری سنگین.
• ساخت و ساز: تجهیزات جک و شمع بندی که در آن کوپلرهای رزوه ای مستعد خطا هستند.
• نگهداری صنعتی: سیستم های فشار قوی که به کوپلینگ ایمن و قوی نیاز دارند.
• استفاده کنیدCB-SP3S-TC اگر برنامه شما شامل بلند کردن، جک زدن یا بارهای ضربه ای مکرر و زیاد است.
• برای محیط های خورنده (به عنوان مثال دریایی، شیمیایی)، انواع فولاد ضد زنگ مانندCB-SPM-10F-A را ترجیح دهید.
• برای استفاده صنعتی عمومی زیر 5000 PSI،CB-SPL-10F را به عنوان یک جایگزین مقرون به صرفه در نظر بگیرید.
س: آیا می توان از CB-SP3S-TC در سیستم های چرخشی استفاده کرد؟
پاسخ: خیر. این مدل برای کاربردهای چرخشی رتبه بندی نشده است. چرخش تحت فشار ممکن است به سطوح آب بندی آسیب برساند.
س: آیا این کوپلینگ با Parker TC قابل تعویض است؟
پاسخ: بله، از نظر ابعادی سازگار و از نظر عملکردی با سری Parker TC قابل تعویض است.
س: چه گزینه های رزوه ای در دسترس است؟
پاسخ: NPT3/8” استاندارد است. سایر رزوه ها (BSPP، UNF) ممکن است بنا به درخواست در دسترس باشند.
