Place of Origin:
China
نام تجاری:
carterberg
گواهی:
IATF16949
Model Number:
CB-10116

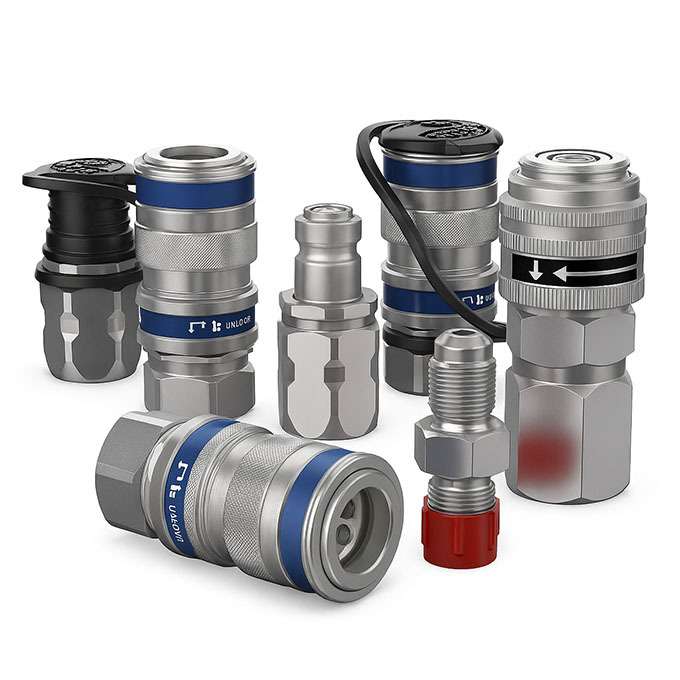

CB-10116 یک اتصال سریع هیدرولیک فشرده و فشرده از فولاد ضد زنگ است که برای پاسخگویی به خواسته های بالای سیستم های فشار بالا در محیط های خوردنی طراحی شده است.طراحی شده به عنوان یک جایگزین کاملا سازگار با سری CEJN 116، این مدل ترکیبی از ویژگی های ایمنی مکانیکی، عملیات بدون قطره و مخروط مهر فلزی 120 ° CMS CEJN® برای ارائه قابلیت اطمینان مهر و موم برتر تحت فشار شدید است.
ایده آل برای ابزار گشت و گذار، تنش دهنده ها و تجهیزات هیدرولیکی قابل حمل، CB-10116 انتخاب با یکپارچگی بالا شما در زمانی است که شکست یک گزینه نیست.
• ساخت و ساز 100٪ فولاد ضد زنگ: مقاوم در برابر خوردگی و مناسب برای محیط های تهاجمی از جمله سیستم های دریایی، شیمیایی و دریایی.
•طراحی بدنه فشرده: تنها 51.2 میلی متر طول و 24.5 میلی متر قطر، مناسب برای کاربردهای فضای تنگ.
•مهر فلزی CMS (120° مخروط): مهر و موم فلزی به فلزی سازگار با CEJN با دمای بالا و مقاومت شیمیایی.
•عملیات بدون نشت: طراحی شده برای نشت صفر در هنگام اتصال و قطع.
•یک کوپلر نر بدون شیر: برای سیستم هایی که جهت مایعات از خارج تنظیم می شود بهینه شده است.
•حلقه قفل ایمنی: ملحق زن شامل یک حلقه مکانیکی برای جلوگیری از قطع تصادفی است.
•درجه فشار بالا: فشار عملیاتی 150 MPa (21,750 PSI) ، با حداقل فشار انفجار 300 MPa.
•G 1/4" اتصال رشته دار: سازگار با رابط های هیدرولیکی صنعتی رایج
•شامل پوشش های استاندارد گرد و غبار: طول عمر کوپلر را افزایش دهید و سطوح داخلی را محافظت کنید.
| پارامتر | ارزش |
|---|---|
| نوع اتصال | G رشته ی ماده ی 1/4 اینچ |
| مواد | فولاد ضد زنگ AISI 316 |
| نوع مهر | مهر و موم مخروط فلزی CMS (120°) |
| مواد مهر | نیترل (NBR) |
| فشار کاری | 150 MPa (21,750 PSI) |
| فشار انفجار | ≥300 MPa |
| قطر اسمی جریان | 2.5 میلی متر |
| میزان جریان (Δp=1 بار) | 6 لیتری/دقیقه |
| طول | 51.2 میلی متر |
| قطر بیرونی | 24.5 میلی متر |
| اندازه کلید | ۲۲ میلی متر |
| محدوده دما | -30°C تا +100°C |
| دریچه | مرد: بدون شیر / زن: با حلقه ایمنی |
| پوشش گرد و غبار | پلاستیک استاندارد؛ آلومینیوم اختیاری |
منحنی فشار-جریان معمولی CB-10116

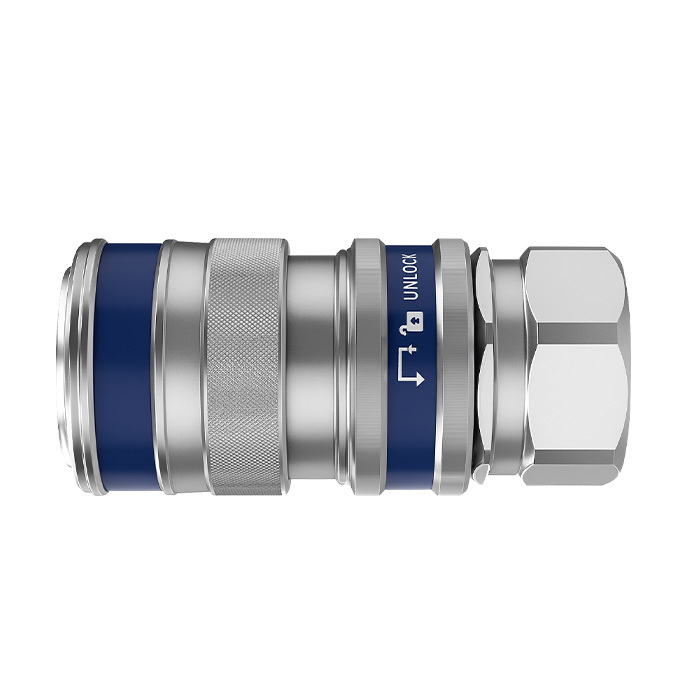

ماده ی ماده (سوکت)

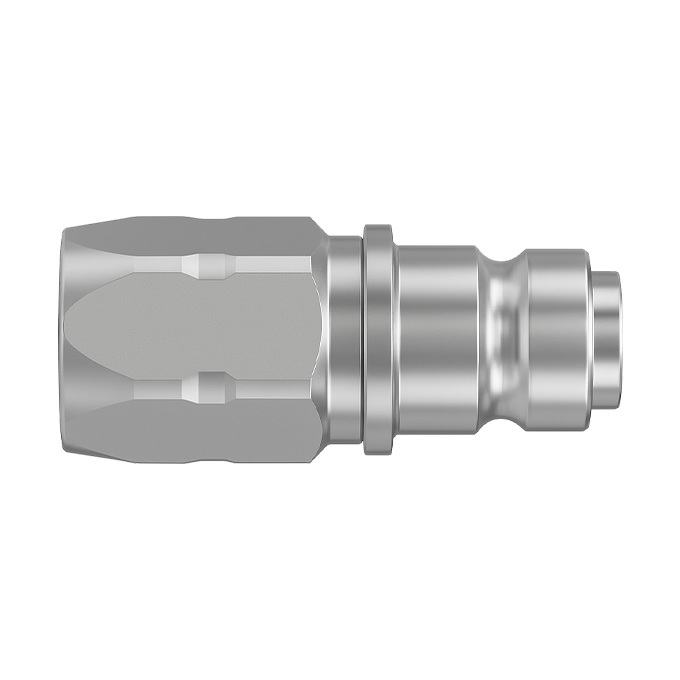

نر (پلاک)
• ابزار گشت و گذار و تنش دهنده های هیدرولیکی
جایی که اتصال بدون نشت، فشرده و دقیق ضروری است.
•نگهداری در محیط های فاسد
مناسب برای تاسیسات دریایی، دریایی و شیمیایی است.
•واحدهای هیدرولیک قابل حمل
برای سیستم های با فشار بالا با کنترل مایعات با حجم کوچک
CB-10116 به طور کامل با سری CEJN 116 قابل تعویض است از نظر:
• ابعاد و رابط رشته (G1/4")
• روش مهر و موم (CMS 120° مخروط)
• فشار و درجه حرارت
• فرمت اتصال (مرد بدون شیر + زن ایمنی)
سوال: تفاوت CB-10116 با CB-10125 یا CB-10218 چیست؟
A: CB-10116 از فولاد ضد زنگ است و دارای مهر فلزی CMS است. CB-10125 و 10218 به طور معمول از فولاد کربن با مهر حلقه O هستند. همچنین10116 دارای طراحی فشرده تر و بدون دریچه داخلی در سمت مرد است.
س: آیا CB-10116 برای کاربردهای شیمیایی یا دریایی مناسب است؟
ج: بله. ساخت کامل فولاد ضد زنگ و طراحی بدون نشت آن را برای محیط های خوردنی و حساس ایده آل می کند.
س: آیا CB-10116 می تواند به طور مستقیم جایگزین CEJN 116 شود؟
پاسخ: بله. از لحاظ ابعاد و عملکرد کاملا سازگار است.
