Place of Origin:
China
نام تجاری:
carterberg
گواهی:
IATF16949
Model Number:
CB-10125

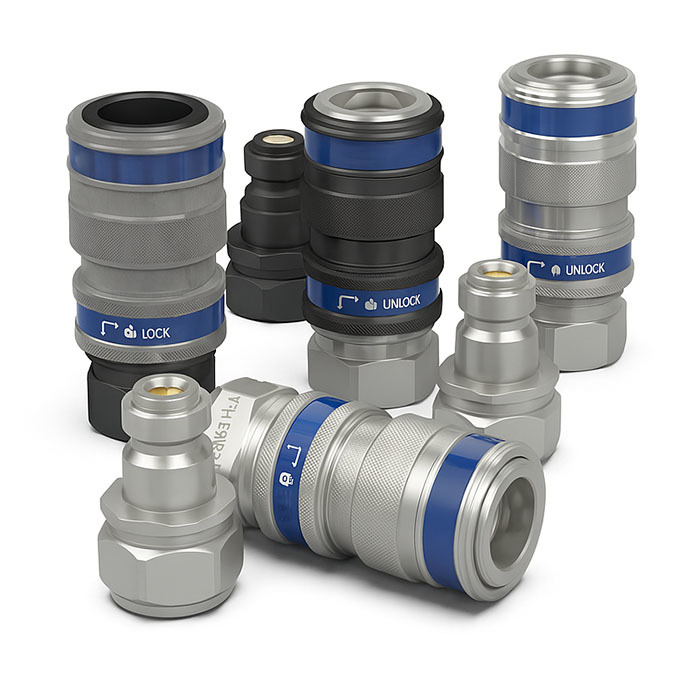

درCB-10125اتصال سریع هیدرولیک برایفشار فوق العاده بالاسیستم هایی که تا250 MPa (36,250 PSI). باپلگ بدون شیر,مهر و موم فلزی به فلزیوپیکربندی قطر G1/4"، اين يه انتخاب قابل اعتماد برايکشنده های هیدرولیک بولت,دستگاه های کشنده لوله، و سایر تجهیزات مورد استفاده در کاربردهای دقیق با قدرت بالا.
این مدل بخشی از سری CEJN 125 سازگار با کارتربرگ است و اتصال و قطع بدون درز و بدون نشت را حتی تحت بار شدید ارائه می دهد.مهر و موم فلزی CMS (120° مخروط)اطمینان از ایمنی و قابل تکرار در چرخه های مکرر.
• برای فشار کاری 250 MPa
ساخته شده برای تحمل نیروهای هیدرولیکی شدید در سیستم های کنترل شده ابزار و آزمایش.
•ابعاد فشرده
طول کل فقط73.8 میلی متروقطر بیرونی 30 میلی متربرای فضاهای گردهمایی محدود ایده آل است.
•هیچ دریچه ای در طرف پلگ وجود ندارد
ساختار داخلی ساده کاهش فشار را به حداقل می رساند و تساوی فشار سریعتر را تسهیل می کند.
•مهر و موم فلزی به فلزی CMS امن
اين باعث ميشه که در مناطق مهم به حلقه هاي O نياز نداشته باشيم و در فشار فوق العاده ي بالاتري کارايي بيشتري داشته باشيم.
•کلاهک های استاندارد گرد و غبار و قفل ایمنی
هر واحد شامل قفل ایمنی یکپارچه و کاپ محافظ برای جلوگیری از آلودگی و انتشار تصادفی است.
•CEJN 125 سری سازگار
عملکردی قابل تعویض با محصولات CEJN 125، در حالی که انعطاف پذیری عرضه و بهره وری هزینه را افزایش می دهد.
| مشخصات | ارزش |
|---|---|
| فشار کاری | 250 MPa (36,250 PSI) |
| فشار انفجار | 500 MPa |
| قطر اسمی | 2.5 میلی متر |
| نرخ جریان | 5.8 لیتری/دقیقه |
| نوع اتصال | G 1/4" |
| طول | 73.8 میلی متر |
| قطر | 30 میلی متر |
| اندازه کلید | ۲۶ میلی متر |
| چرخش | ۴۰ ۰۵۰ Nm |
| روش مهر و موم | CMS مخروط فلزی 120 درجه |
| مواد مهر | NBR (نیترل) |
| محدوده دما | -30°C تا +100°C |
| مواد | فولاد پوشش زینک-نیکل خاموش |
منحنی فشار-جریان معمولی CB-10125
با توجه به طراحی بدون شیر و مسیر داخلی جمع و جور، کاهش فشار حداقل را نشان می دهد.

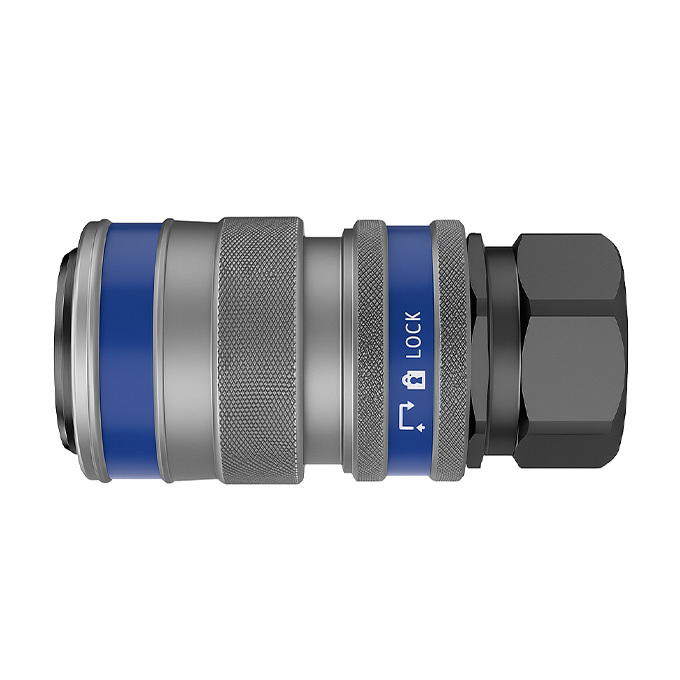

ماده ی ماده (سوکت)

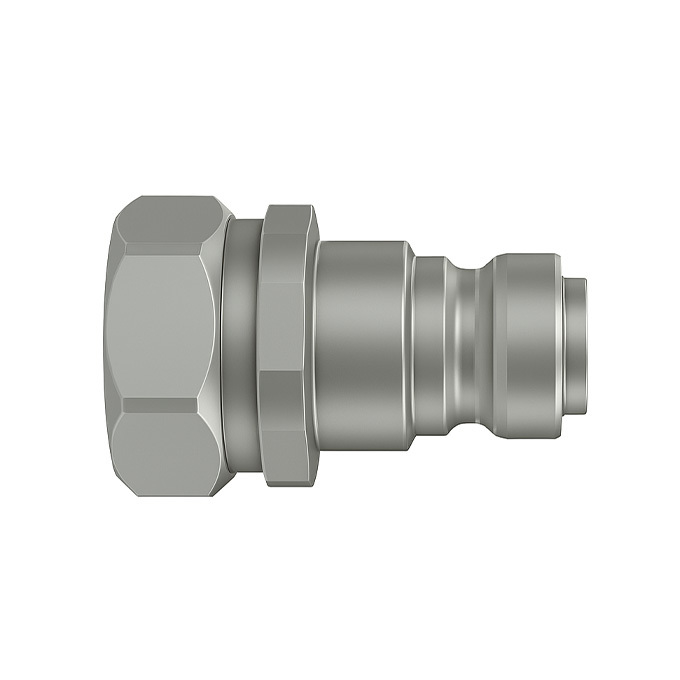

نر (پلاک)
CB-10125 به طور کامل با سری CEJN 125 سازگار است، از جمله اندازه فیزیکی، رابط مهر و موم و عملکرد هیدرولیکی. در حالی که قابل تعویض است،ما توصیه می کنیم که مواد مهر و موم (NBR در مقابل Viton) و تنظیمات حداکثر گشتاور را در طول سناریوهای تعویض یا بازسازی بررسی کنیم..
س: آیا CB-10125 می تواند در سیستم های فشار پویا با پالس استفاده شود؟
ج: برای فشار فوق العاده بالا مناسب است.استاتیکبراي سيستم هاي نبضي، براي انواع تقويت شده با ما مشورت کنيد.
سوال: آیا این اتصال کاملاً بدون شیر است؟
ج: بله. نیمه نر (پلاک) بدون دریچه است تا محدودیت مایع را به حداقل برساند. سیستم باید قبل از قطع فشار شود.
سوال: آیا این با ابزار CEJN 125 سازگار است؟
ج: بله. CB-10125 یکاز لحاظ عملکردی سازگار استجایگزینی با CEJN 125، طراحی شده برای استفاده در کشنده های بولت، کشنده ها و غیره
