محل منبع:
چین
نام تجاری:
carterberg
گواهی:
IATF16949
شماره مدل:
CB-SP-10F-TG

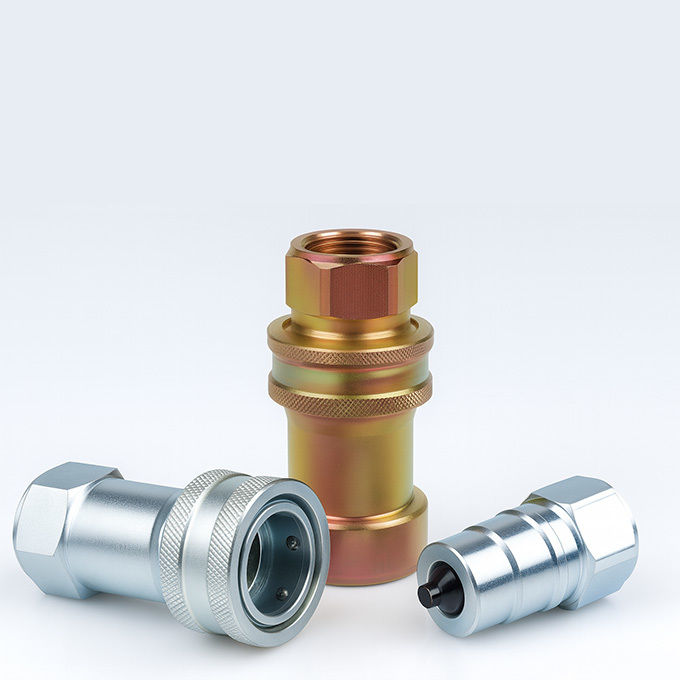

درCB-SP-10F-TGیک اتصال سریع هیدرولیک فولاد کربن است که برای نیازهای صنعتی قوی طراحی شده است.ISO 7241-Aاستاندارد، این مدل یک پلگ نوع شیر را ادغام می کند، اتصال امن و بدون نشت در سیستم های هیدرولیکی با فشار بالا و جریان بالا را ارائه می دهد.
بر خلاف اتصال استاندارد، CB-SP-10F-TG ترکیبی از اجزای مهم سخت شده با یک سیستم شیر قابل اعتماد برای اطمینان از کنترل جریان کارآمد و به حداقل رساندن از دست دادن مایع است.این یک راه حل ایده آل برای کاربران است که نیاز به دوام بدون جایزه هزینه فولاد ضد زنگ.
• طراحی پلاگین با دریچه
تضمین خاموش شدن اتوماتیک در هنگام قطع اتصال، کاهش ریزش مایع و آلودگی.
•مکانیسم قفل کردن توپ
اتصال محکم و مقاوم به لرزش در شرایط سخت را حفظ می کند.
•اجزای سخت شده
مقاومت در برابر سایش برای زندگی طولانی مدت، حتی در محیط های چرخه بالا.
•ماشینکاری دقیق
از فولاد کربن جامد با تحمل ابعاد قابل اعتماد و دقت مهر و موم
•تطابق با استاندارد ایزو 7241-A
کاملا قابل تعویض با سری 6600 پارکر، سری ANV سریعتر، سری Aeroquip 5600 و سری 15000 هانسن HA.
| اندازه بدن (اینچ) | 3/4" | 1" |
|---|---|---|
| فشار نامی (PSI) | 3000 | 3000 |
| جریان نامی (GPM) | 28 | 50 |
| محدوده دما | -20°C تا +120°C | |
| مواد مهر و موم (استانداردی) | NBR | |
| مواد | فولاد کربن (کروم شده) |
منحنی عملکرد:
عملکرد کاهش فشار در صورت درخواست در دسترس است. آزمایش استاندارد بر اساس روغن ISO 200SUS در 38 °C.

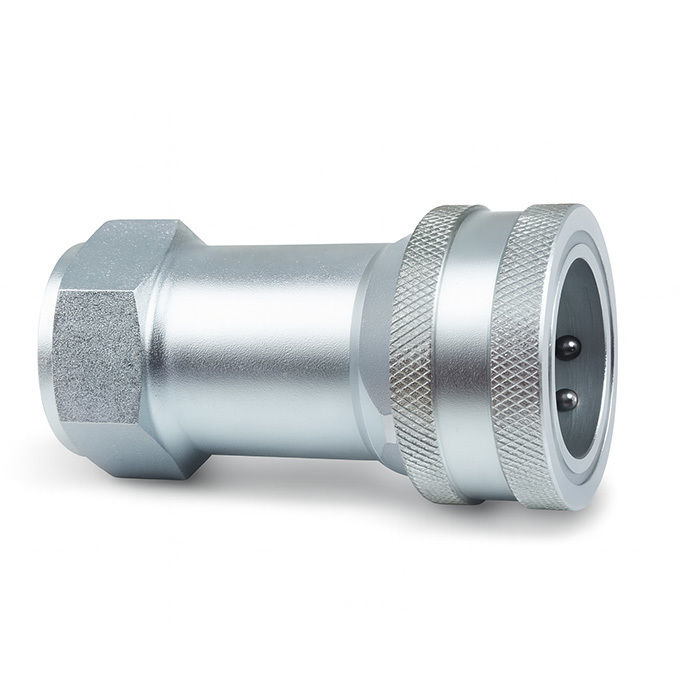

ماده ی ماده (سوکت)
| همکار | LS | Φ D | HS | A | T |
| CB-S6S-TG | 85 | 49 | S38 | 19 | G3/4 NPT3/4 |
| CB-S8S-TG | 98.5 | 57 | S445 | 23 | G1 NPT1 |

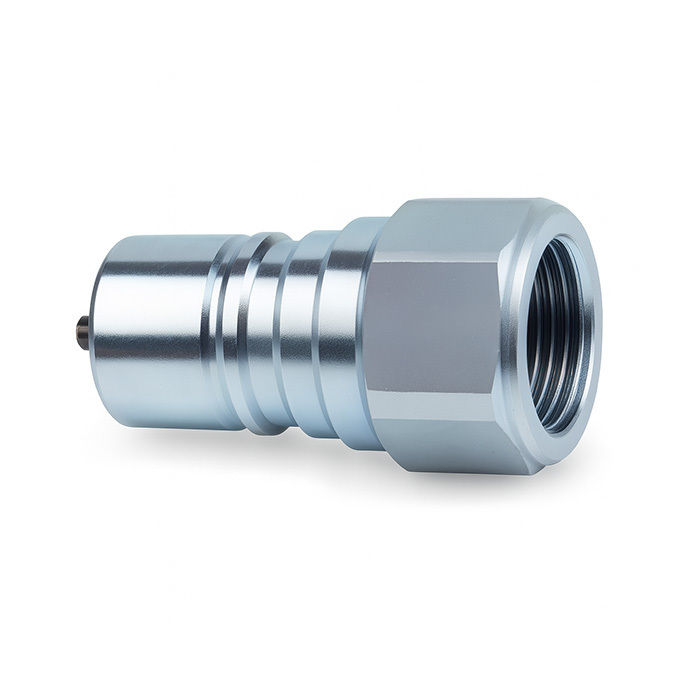

نر (پلاک)
| همکار | LP | d | C | HP | A | T |
| CB-P6S-TG | 57 | 29 | 29 | S35 | 19 | G3/4 NPT3/4 |
| CB-P8S-TG | 65 | 34.3 | 34.3 | S41 | 23 | G1 NPT1 |
CB-SP-10F-TG برای طیف گسترده ای از بخش های صنعتی مناسب است، از جمله:
• تجهیزات ساختمانی️ حفاری، بارگذاری، شکستن سنگ
•ماشین آلات جنگلی️ ماشین های برداشت درختان، گلدان ها
•سیستم های کشاورزیابزار هیدرولیک، اسپری کننده ها
•ابزار صنعتی️ پریس ها، ماشین آلات تزریق
•مدارهای هیدرولیکی عمومیانتقال مایعات در سیستم های ثابت و متحرک متوسط فشار
بدون شکستن بانک به یک اتصال سریع هیدرولیکی قابل اعتماد نیاز دارید؟
درخواست نقل قولCB-SP-10F-TGامروز یا با ما تماس بگیرید برای بحث در مورد نیازهای سیستم شما.
