Place of Origin:
Shanghai, China
نام تجاری:
Carterberg
گواهی:
IATF16949
Model Number:
CB-SP-6FN-PTR
• دریچه سطح صافکمترین نشت مایع و ورود هوا در هنگام قطع ارتباط را به حداقل می رساند، ایده آل برای کاربردهای هیدرولیکی فوقانی.
•قفل آستین پیچ داردارای نگهداری مکانیکی قوی برای جلوگیری از قطع تصادفی تحت ارتعاش یا ضربه خارجی است.
•مهر و موم ضد انفجاراز آسیب داخلی یا از دست دادن مهر در هنگام قطع فشار بالا جلوگیری می کند.
•پوشش آستین مقاوم در برابر آلودگیحلقه نگهدارنده و اجزای قفل را تمیز نگه می دارد و عملکرد بدون مشکل را در طول زمان تضمین می کند.
•پوشش زینک داربا پوشش زرد کرومات مقاومت بیشتری در محیط های خشن را فراهم می کند.
•طراحی جمع و جوربدون جدایی داخلی پاپت، امکان شستشوی سریع و آسان و نگهداری را فراهم می کند.
•کاملا باسری NITTO 350پيوند ها
ساختار راهنمای داخلی طراحی شده است تا ورود زباله ها را در طول اتصال یا قطع ارتباط کاهش دهد. آستین چرخش یک مهر گرد و غبار باردار را برای محافظت از منطقه حلقه نگهدارنده به کار می گیرد.پروفایل جمع و جور متناسب با پورت های رشته هیدرولیک استاندارد است که امکان اتصال سریع حتی در فضاهای تنگ را فراهم می کند.
| پارامتر | ارزش |
|---|---|
| اندازه های موجود | 1/4" 3/8" |
| فشار نامی | ۵۰۰۰ PSI |
| جریان نامی | 3 GPM (1/4") / 6 GPM (3/8") |
| محدوده دما | -20°C تا +120°C |
| ریزش (حداکثر در هر اتصال) | 0.015 میلی لیتر |
| شامل شدن هوا (حداکثر) | 0.020 میلی لیتر |
| مواد مهر | NBR |
| مکانیسم قفل | آستین رشته دار (دوران دستی) |
| ساختار شیر | صورت مسطح (بدون تله باقیمانده) |

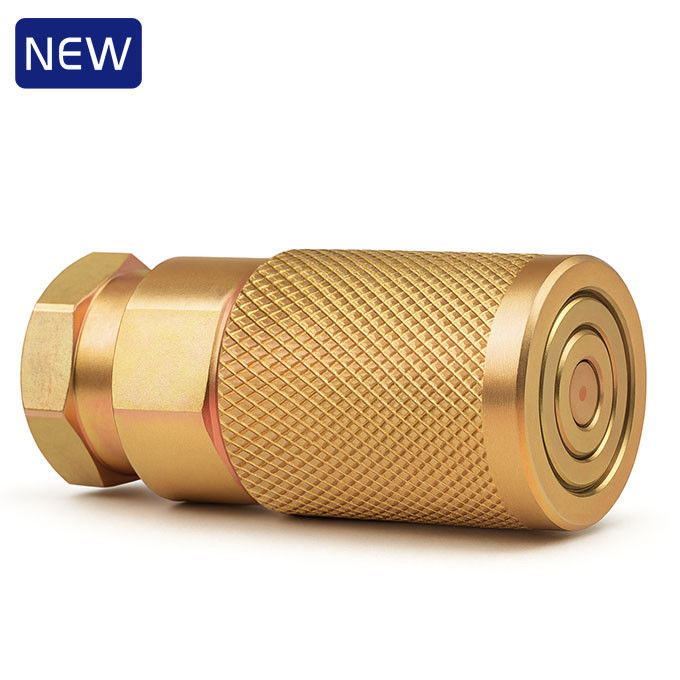

ماده ی ماده (سوکت)
|
بخش شماره |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

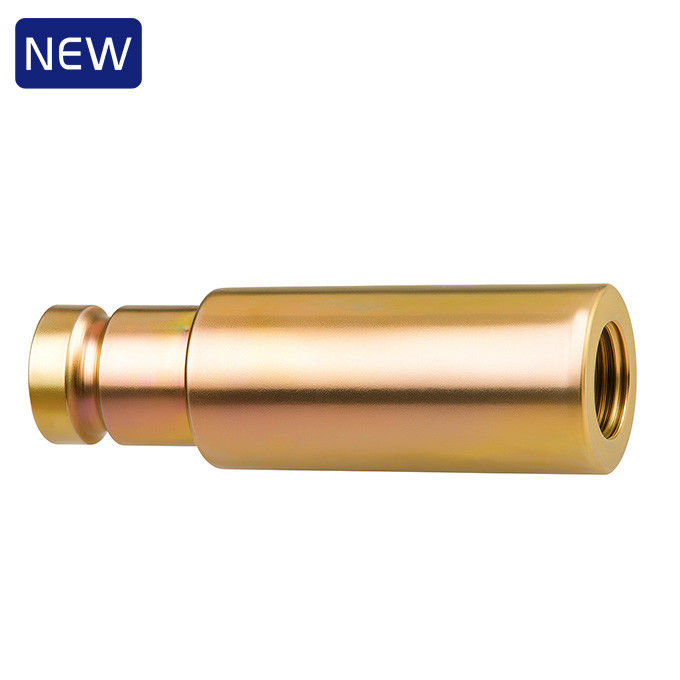

نر (پلاک)
|
بخش شماره |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• سیستم های هیدرولیکی درنگهداری انتقال قدرت(به عنوان مثال، ابزار سطل بالا)
• راه آهنوتجهیزات معدنجایی که تمیز بودن مایعات و خطر انفجار باید به حداقل برسد
• فشار بالاابزار ساختمانینیاز به اتصال یا قطع مکرر
• هر محیط خصمانه ای که نیازمندحداقل نشتوقفل گره دار قابل اعتماد
Tمحصولش بعداً به دسته ی رباط های هیدرولیکی Thread-to-Connect Carterberg منتقل می شود.اندازه های اضافی و گزینه های مهر و موم در دسترس خواهد بود.
درخواست خود را به طور مستقیم به ما بفرستید
