Place of Origin:
Shanghai, China
نام تجاری:
Carterberg
گواهی:
IATF16949
Model Number:
CB-SP-6FN-VEP

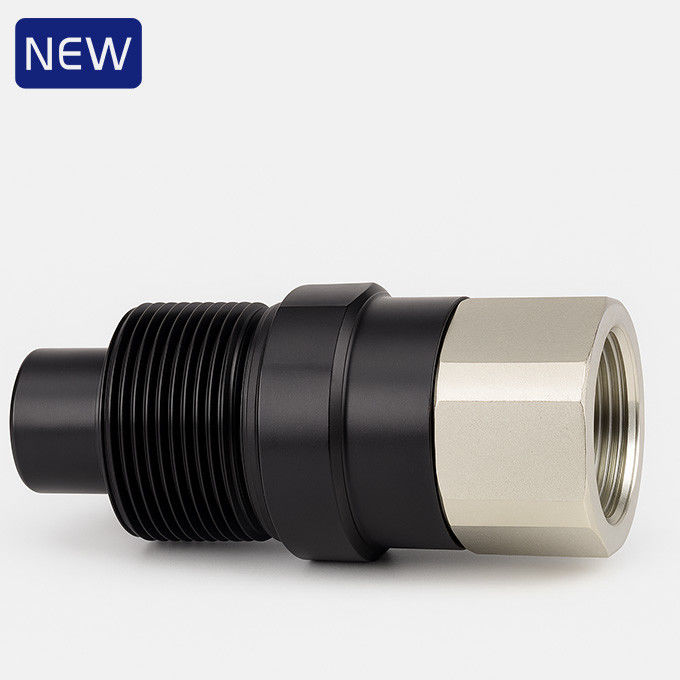

CB-SP-6FN-VEP کوپلینگ سریع رزوه ای جدید کارتربرگ است که برای سیستم های هیدرولیک نیازمند یکپارچگی صفحه تخت و عملکرد ایمن تحت فشار باقی مانده طراحی شده است. به عنوان بخشی از جدیدترین مجموعه محصولات ما، این مدل در حال حاضر در بخش محصولات جدید ما طبقه بندی شده است و پس از ارزیابی راه اندازی به یک دسته خاص از کوپلینگ های رزوه ای منتقل می شود.
| پارامتر | مقدار |
|---|---|
| اندازه های بدنه موجود | 1/2 اینچ، 5/8 اینچ، 3/4 اینچ، 1 اینچ، 1-1/2 اینچ |
| فشار نامی | 7000 PSI (1/2 اینچ تا 3/4 اینچ)6000 PSI (1 اینچ)5000 PSI (1-1/2 اینچ) |
| جریان نامی | 12 – 152 GPM |
| محدوده دما | -20°C تا +120°C |
| جنس آب بندی استاندارد | NBR (لاستیک نیتریل) |
| نوع سوپاپ | صفحه تخت، سوپاپ همسطح |
| سیستم قفل | آستین رزوه ای، اتصال دستی |
| قابلیت فشار باقی مانده | بله |
ماده (سوکت)
|
شماره قطعه |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 شش ضلع |
S46 شش ضلع |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41 شش ضلع |
S50 شش ضلع |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46 شش ضلع |
S55 شش ضلع |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55 شش ضلع |
S65 شش ضلع |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65 شش ضلع |
S85 شش ضلع |
21 |
G1-1/2 NPT1-1/2 |
نر (دوشاخه)
|
شماره قطعه |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36 شش ضلع |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36 شش ضلع |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46 شش ضلع |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55 شش ضلع |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65 شش ضلع |
21 |
G1-1/2 NPT1-1/2 |
در حال حاضر به عنوان یک محصول جدید منتشر شده است، CB-SP-6FN-VEP پس از ارزیابی راه اندازی محصول و بازخورد بازار، تحت دسته کوپلینگ صفحه تخت رزوه ای کارتربرگ دوباره اختصاص داده می شود.
