محل منبع:
چین
نام تجاری:
Carterberg
گواهی:
IATF16949
شماره مدل:
CB-SPM-1F
CB-SPM-1F با توجه به قابلیت سازگاری طراحی شده است. چه شما نیاز به تغییرات مکرر در تنظیم لوله، انواع مایعات متعدد، یا تعویض در تجهیزات میدان، این مدل ارائه می دهد.
| مواد مهر | حداکثر دمای |
| Buna-N | -40°C تا +121°C |
| نئوپرن | -54°C تا +100°C |
| EPDM | -54°C تا +149°C |
| FKM | -29°C تا +204°C |
در دسترس استفولاد کربن، مس و فولاد ضد زنگگزینه هایی برای تطابق با نیازهای برنامه.
| اندازه (اینچ) | فشار نامی (psi) | میزان جریان (gpm) |
|
1/8" |
4000 | 0.8 |
| 1/4" | 5000 | 3 |
| 3/8" | 4000 | 6 |
| نصف اینچ | 5000 | 12 |
| 3/4" | 4000 | 26 |
| 1" | 4000 | 50 |
| 1-1/4" | 2900 | 76 |
| 1-1/2" | 2175 | 99 |
| 2 " | 1450 | 200 |
دمای کار:بر اساس مهر و موم انتخاب شده
گزینه های نصب:انواع اندازه و سبک نخ

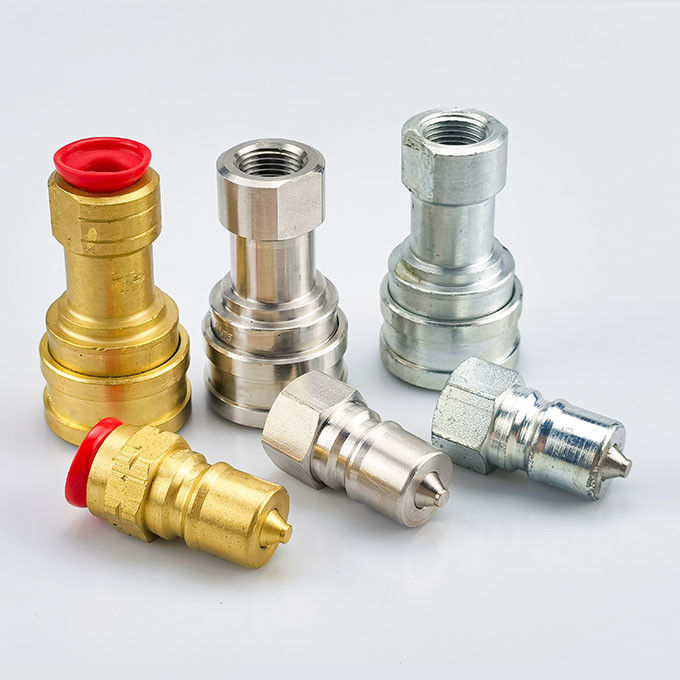

• جفت کردن مجموعه های پلگ و سوکت با رشته های مختلف

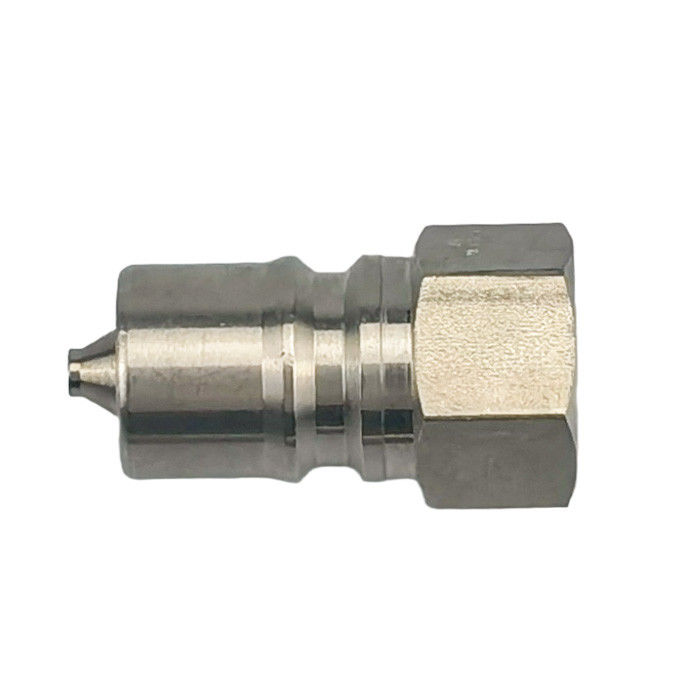

• پلگ پیچ دار که ساختار قفل توپ را نشان می دهد
| اندازه بدن | همکار | رشته | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2S-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2S-1FN | ۱/۴- ۱۸ | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف اینچ | CB-P4S-1FG | ۱/ ۲- ۱۴ | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف اینچ | CB-P4S-1FN | ۱/ ۲- ۱۴ | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6S-1FG | سه چهارم تا چهاردهم | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6S-1FN | سه چهارم تا چهاردهم | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1 تا 11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1 تا 11 | 2.85 | 1.88 | 0.97 | 1.63 |

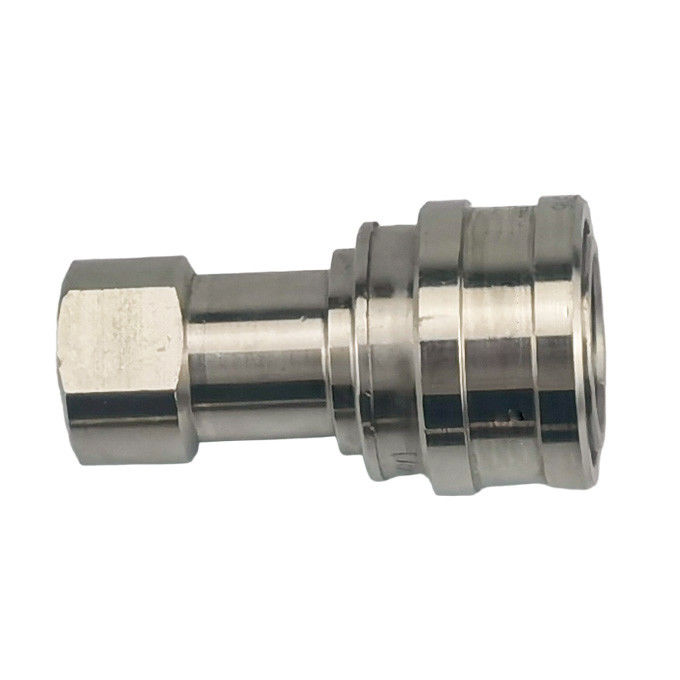

• سوکت قطع شده که دریچه ی پاپت را نشان می دهد
| اندازه بدن | همکار | رشته | A | ب | در سراسر فلات ها |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2S-1FN | ۱/۴- ۱۸ | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف اینچ | CB-S4S-1FG | ۱/ ۲- ۱۴ | 2.96 | 1.86 | 1.13 |
| نصف اینچ | CB-S4S-1FN | ۱/ ۲- ۱۴ | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6S-1FG | سه چهارم تا چهاردهم | 3.48 | 2.22 | 1.31 |
| 3/4" | CB-S6S-1FN | سه چهارم تا چهاردهم | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1 تا 11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1 تا 11 | 4.13 | 2.61 | 1.75 |
CB-SPM-1F از نظر عملکردی قابل تعویض با:
• سری پارکر ۶۰
• سری HNV سریعتر
• Aeroquip FD45
• سری هانسن HK
چک کن منراهنماي تبادلبرای مرجع بر اساس برند و اندازه بندر.
| ویژگی | سود |
| تنظیمات چندگانه | ایده آل برای سیستم های هیدرولیک هیبریدی |
| سازگاری با ISO 7241-B | با بالاترین استانداردهای جهانی مطابقت دارد |
| مدولاریت | یک محصول، کاربردهای زیادی |
| قابلیت تعویض در کل سیستم | پیچیدگی SKU را کاهش می دهد |
اجازه بدید تیم مهندسی ما برای تطابق مهر و موم، نصب پورت و استراتژی نصب کمک کنند.
