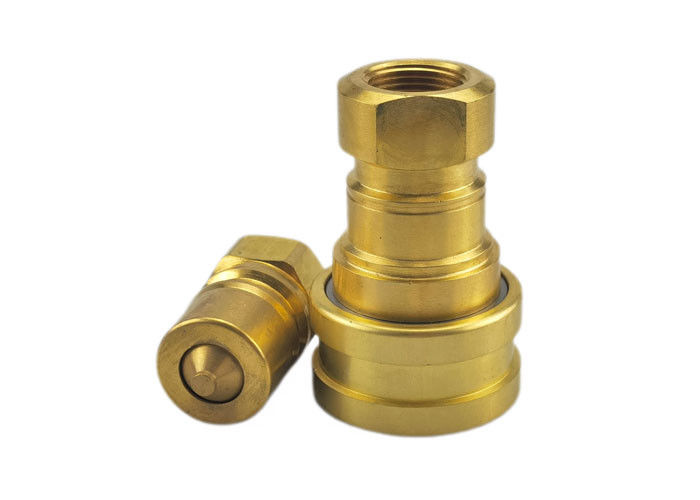

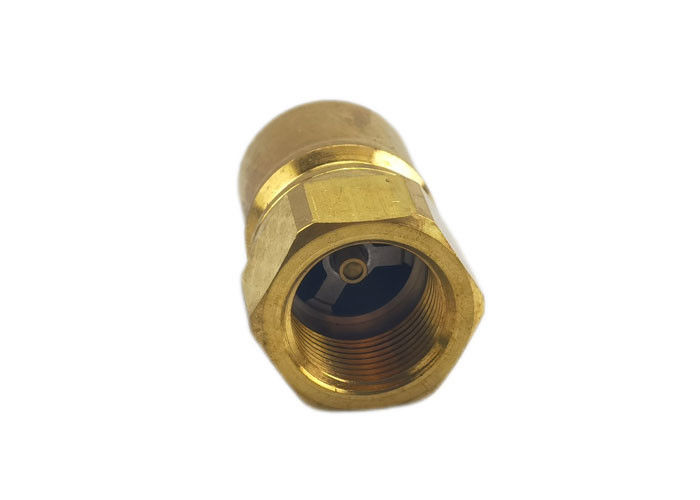

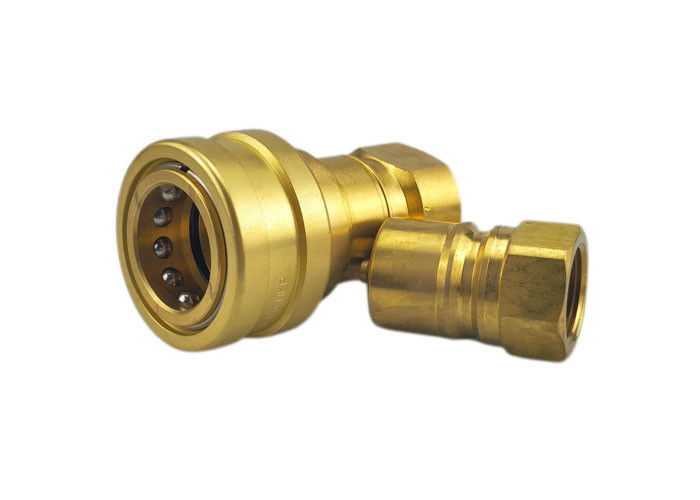

0.5'' فشار متوسط پنیوماتیک برنج Quick Coupler

فشار متوسط و عملکرد بالا پنوماتیک و هیدرولیک برنج سریع

اتصال سریع سری CB-3 در طیف وسیعی از کاربردهای هیدرولیکی استفاده می شود. عمدتاً با مایع هیدرولیکی استفاده می شود. اتصال سریع CB-3 همچنین با مواد شیمیایی، آب، بخار و برخی از گاز ها استفاده می شود.

مواد استاندارد

• مس، فولاد زینک پوشانده، فولاد ضد زنگ
• مهر و موم: NBR، Viton، EPDM

ویژگی ها

1. دریچه های پوپت برای جلوگیری از نشت بدون اتصال در دسترس هستند. دریچه های پوپت هنگامی که در فشار کار نامشخص متصل می شوند به طور خودکار باز می شوند تا جریان را به سرعت حفظ کنند.
2. قطعات مهم برای دوام سخت می شوند.
3. با سری PARKER 60، سری FASTER HNV، سری AEROQUIP FD45 و سری HANSEN HK سازگار است.

اندازه بدن	همکار	رشته	A	ب	در سراسر فلات ها
1/8"	CB-S1B-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1B-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2B-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2B-1FN	۱/۴- ۱۸	2.26	1.17	0.75
3/8"	CB-S3B-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3B-1FN	3/8-18	2.56	1.42	0.88
نصف اینچ	CB-S4B-1FG	۱/ ۲- ۱۴	2.96	1.86	1.13
نصف اینچ	CB-S4B-1FN	۱/ ۲- ۱۴	2.96	1.86	1.13
3/4"	CB-S6B-1FG	سه چهارم تا چهاردهم	3.48	2.22	1.31
3/4"	CB-S6B-1FN	سه چهارم تا چهاردهم	3.48	2.22	1.31
1"	CB-S8B-1FG	1 تا 11	4.13	2.61	1.75
1"	CB-S8B-1FN	1 تا 11	4.13	2.61	1.75

اندازه بدن	همکار	رشته	C	D	E	HEX
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2B-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2B-1FN	۱/۴- ۱۸	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
نصف اینچ	CB-P4B-1FG	۱/ ۲- ۱۴	2.03	1.30	0.76	1.13
نصف اینچ	CB-P4B-1FN	۱/ ۲- ۱۴	2.03	1.30	0.76	1.13
3/4"	CB-P6B-1FG	سه چهارم تا چهاردهم	2.36	1.52	0.71	1.31
3/4"	CB-P6B-1FN	سه چهارم تا چهاردهم	2.36	1.52	0.71	1.31
1"	CB-P8B-1FG	1 تا 11	2.85	1.88	0.97	1.63
1"	CB-P8B-1FN	1 تا 11	2.85	1.88	0.97	1.63
