محل منبع:
چین
نام تجاری:
Carterberg
گواهی:
IATF16949
شماره مدل:
CB-SPB-1F
طراحی شده با توجه به مقرون به صرفه بودن و سازگاری، CB-SPB-1F از چندین ماده (فولاد، مس، ضد زنگ) و گزینه های مهر و موم بسته به نیازهای سیستم پشتیبانی می کند:
| مواد مهر | حداکثر دمای |
| Buna-N | -40°C تا +121°C |
| نئوپرن | -54°C تا +100°C |
| EPDM | -54°C تا +149°C |
| FKM | -29°C تا +204°C |
برایخطوط آب، هوا فشرده، سیستم های روغن هیدرولیک سبک، و بیشتر
| اندازه (اینچ) | فشار نامی (psi) | میزان جریان (gpm) |
|
1/8" |
3000 | 0.8 |
| 1/4" | 2700 | 3 |
| 3/8" | 2200 | 6 |
| نصف اینچ | 2250 | 12 |
| 3/4" | 2000 | 26 |
| 1" | 1500 | 50 |
| 1-1/4" | 1200 | 76 |
| 1-1/2" | 1500 | 99 |
| 2 " | 700 | 200 |
•انواع نصب: رشته دار (BSPP / NPT / SAE)
•دمای کار: بر اساس مهر انتخاب شده

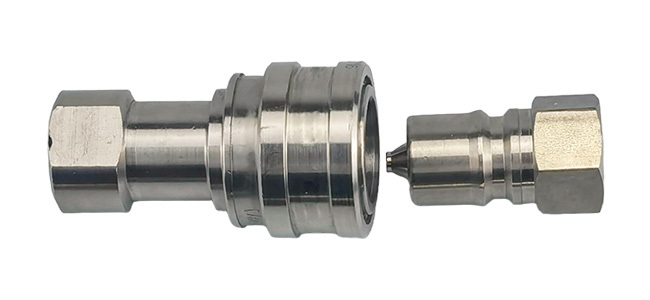

این مجموعه اتصال دارای پلاگین + سوکت است که برای نصب ساده و طرح های سیستم با توجه به هزینه طراحی شده است.
• جفت کردن مجموعه های پلگ و سوکت با رشته های مختلف

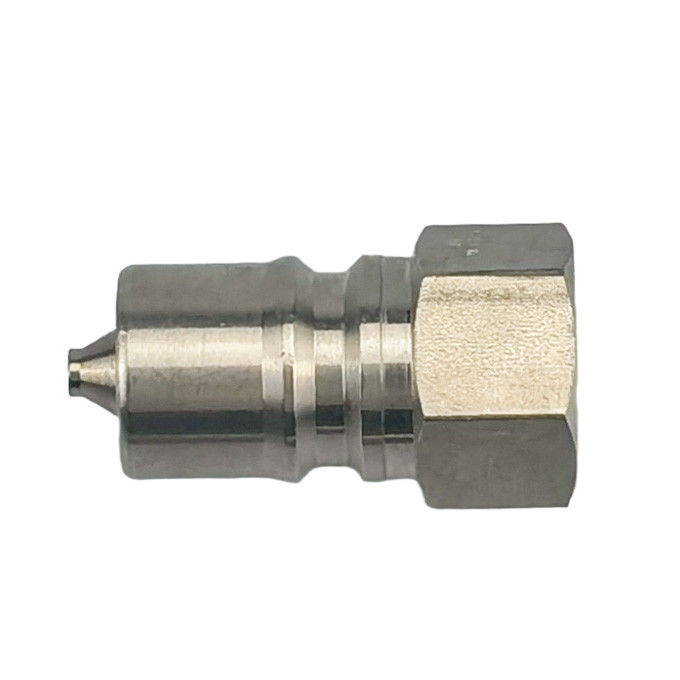

• پلگ پیچ دار که ساختار قفل توپ را نشان می دهد
| اندازه بدن | همکار | رشته | C | D | E | HEX |
| 1/8" | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2B-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2B-1FN | ۱/۴- ۱۸ | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3B-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3B-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف اینچ | CB-P4B-1FG | ۱/ ۲- ۱۴ | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف اینچ | CB-P4B-1FN | ۱/ ۲- ۱۴ | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6B-1FG | سه چهارم تا چهاردهم | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6B-1FN | سه چهارم تا چهاردهم | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8B-1FG | 1 تا 11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8B-1FN | 1 تا 11 | 2.85 | 1.88 | 0.97 | 1.63 |

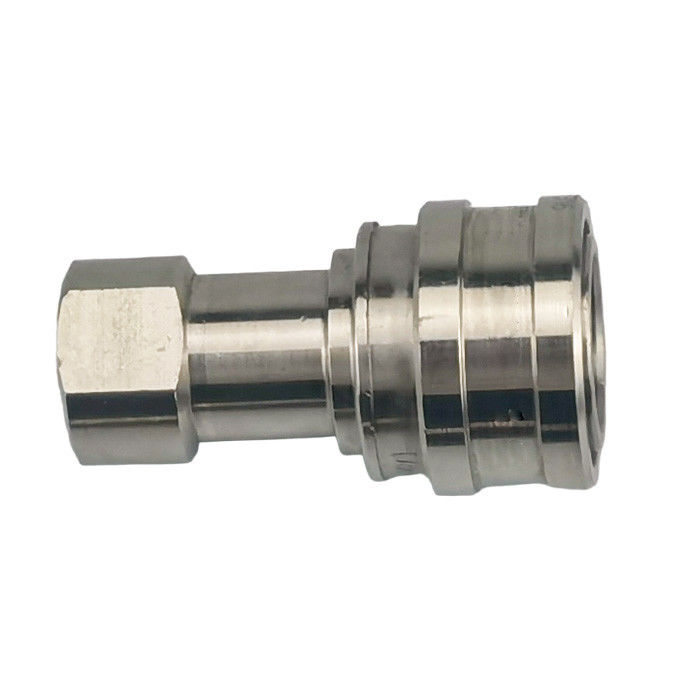

• سوکت قطع شده که دریچه ی پاپت را نشان می دهد
| اندازه بدن | همکار | رشته | A | ب | در سراسر فلات ها |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2S-1FN | ۱/۴- ۱۸ | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف اینچ | CB-S4S-1FG | ۱/ ۲- ۱۴ | 2.96 | 1.86 | 1.13 |
| نصف اینچ | CB-S4S-1FN | ۱/ ۲- ۱۴ | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6S-1FG | سه چهارم تا چهاردهم | 3.48 | 2.22 | 1.31 |
| 3/4" | CB-S6S-1FN | سه چهارم تا چهاردهم | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1 تا 11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1 تا 11 | 4.13 | 2.61 | 1.75 |
| ویژگی | ارزش |
| سایز فشرده | آسان برای نصب در دستگاه های محدود |
| طراحی قابل اطمینان قفل توپ | چرخه های پیوستن / جدا شدن بدون مشکل |
| سازگاری گسترده | قابل تعویض با مارک های برتر |
| انتخاب با توجه به بودجه | ایده آل برای سیستم های مقیاس پذیر و حجم بالا |
تیم ما می تونه در مورد انتخاب مهر و موم، رشته نصب و سازگاری فشار مشاوره بده.
