محل منبع:
چین
نام تجاری:
Carterberg
گواهی:
IATF16949
شماره مدل:
CB-SPB-1F-KZD
| اندازه (اینچ) | فشار نامی (psi) | میزان جریان (GPM) |
| 1/8" | 1000 | 1 |
| 1/4" | 1000 | 3 |
| 3/8" | 1000 | 6 |
| نصف اینچ | 1000 | 12 |
| 3/4" | 1000 | 28 |
| 1" | 1000 | 50 |
| 11/4" | 800 | 75 |
| 1نصف اینچ | 800 | 100 |
| 2 " | 800 | 150 |
مجموعه اتصال سریع CB-SPB-1F-KZD شامل هر دو قطعات پلاگ و سوکت است که برای استانداردهای ابعاد ISO 7241-B طراحی شده است. در زیر تصاویر و مرجع ابعاد برای هر بخش وجود دارد.

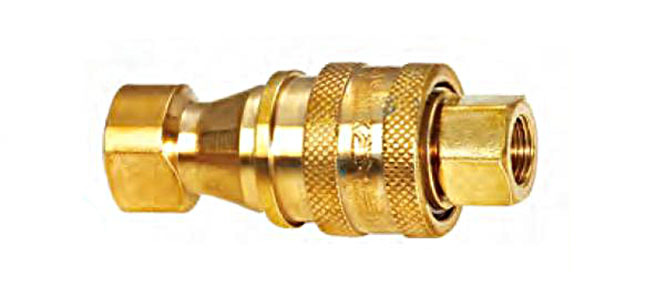

• مجموعه کامل

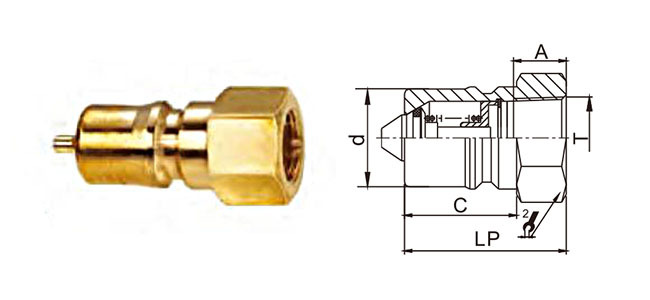

• قطعه پلاگین CB-SPB-1M-KZD
| همکار | LP | d | C | HEX2 | A | T |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| CB-P8B-KZD | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

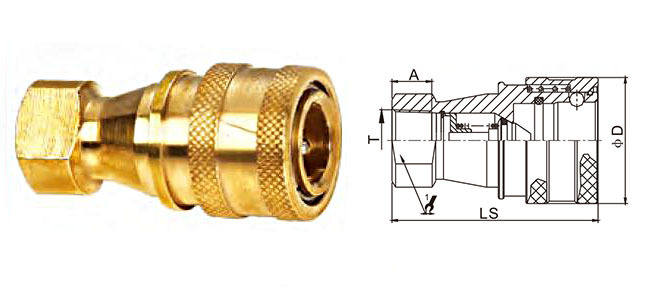

• قطعات سوکت CB-SPB-1F-KZD
| همکار | LS | Φ D | HEX1 | A | T |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| CB-S4B-KZD | 72.5 | 45 | 29 | 14 | ZG1/2 |
| CB-S6B-KZD | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| CB-S10B-KZD | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| CB-S16B-KZD | 132 | 102 | 77 | 30 | ZG2 |
| ویژگی | ارزش |
| مطابق با ISO 7241-B | قابل تعویض جهانی |
| دریچه ی خود بسته | پیشگیری از نشت در هنگام اتصال / جدا کردن |
| گزینه های اندازه بزرگ | در دسترس از 1/8 "تا 2" |
| ساخت از مواد مس | قابل سازگاری با نیازهای سیستم |
| فشار متوسط | قابل اطمینان تا 1000 psi |
این که آیا شما یک واحد موجود را جایگزین می کنید یا برای مونتاژ OEM منبع می گیرید، تیم ما می تواند به شناسایی نوع صحیح رشته، پیکربندی مهر و اندازه پورت کمک کند.
